lyonkon 發表于 2023-7-12 19:49

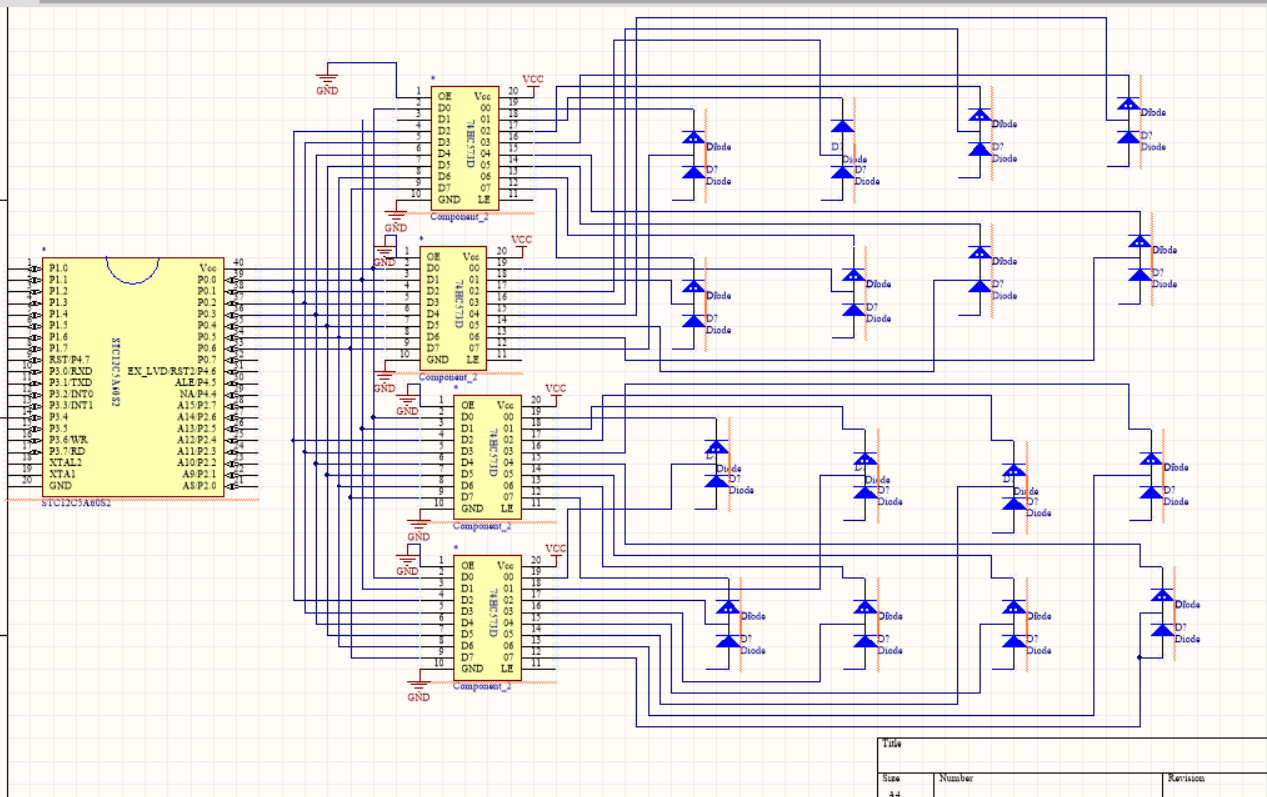

573的 LE引腳沒有接，所以p0口數據不被573鎖存。

謝謝提醒

wulin 發表于 2023-7-12 18:22
圖中573的VCC和GND是隱藏的

非常感謝

573的 LE引腳沒有接，所以p0口數據不被573鎖存。

圖中573的VCC和GND是隱藏的

如果顯示LED點陣，可以用TM1640芯片，可以驅動16*8個LED，本身是恒留驅動，可以省掉一大堆限流電阻。

hi等你 發表于 2023-7-12 16:07
用595串行轉并行，接上百個燈都行，只要數據，時鐘，鎖定三個線，573接線太復雜了

感謝指點

私塾 發表于 2023-7-12 14:51
我想做一個led燈的線陣裝置元氣件已近選好了就是不太會接線

用595串行轉并行，接上百個燈都行，只要數據，時鐘，鎖定三個線，573接線太復雜了

hi等你 發表于 2023-7-12 11:13
不知道樓主用573是什么目的，除了8個數據口一起占用單片機p0口，另外每一片573必須要有個鎖存口占用一個單 ...

我想做一個led燈的線陣裝置元氣件已近選好了就是不太會接線

不知道樓主用573是什么目的，除了8個數據口一起占用單片機p0口，另外每一片573必須要有個鎖存口占用一個單片機io口，這個io口用來單獨指揮一片573鎖存數據，開銷也挺大的

coody_sz 發表于 2023-7-11 13:37
明顯不對。

麻煩可以指點一下嗎？

明顯不對。
