發布時間: 2023-8-6 14:45

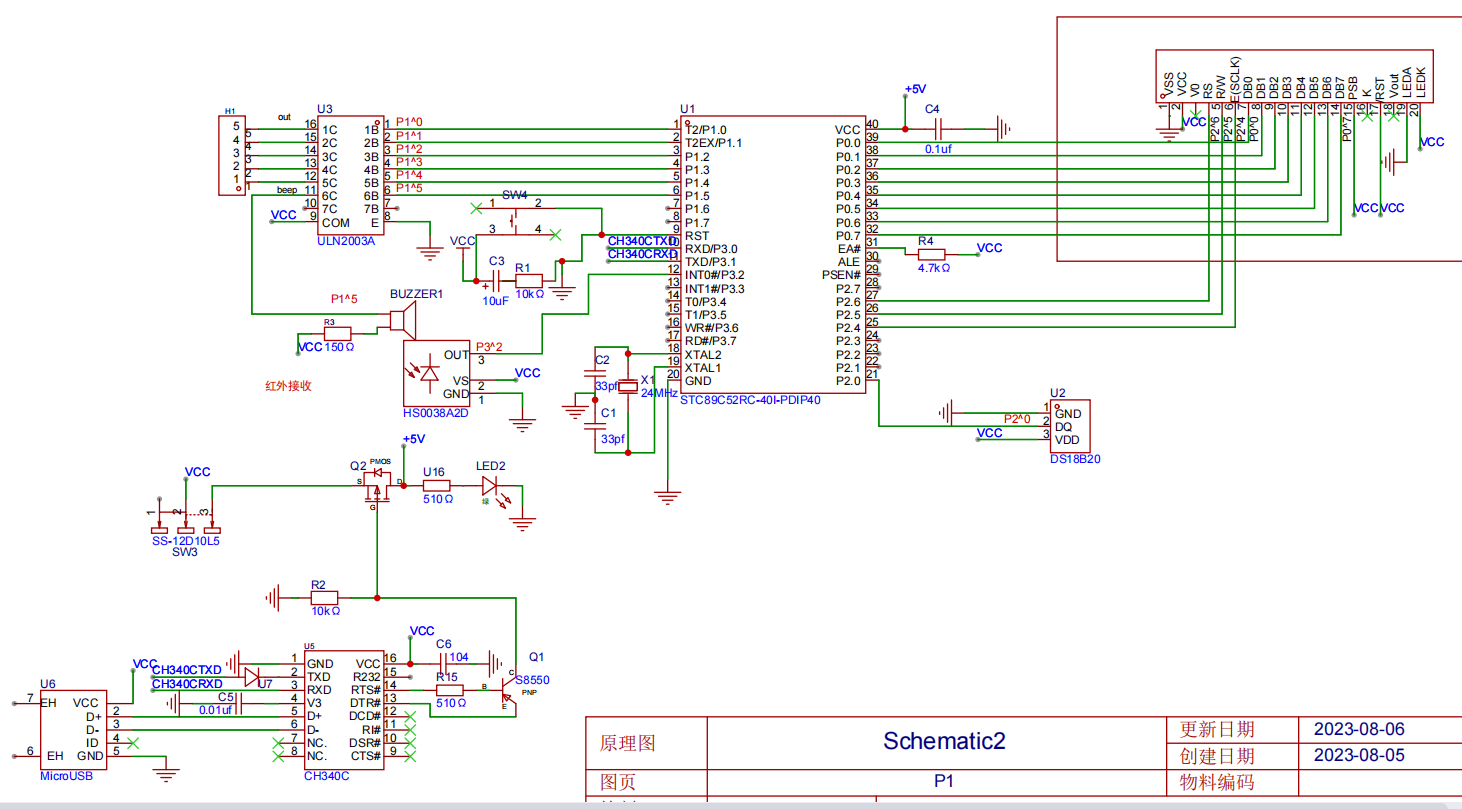

正文摘要:本人小白，暑假想制作一個貪吃蛇，已經在開發板上成功運行，現在想自己制作一個小板子，原理圖都是東拼西湊的，不知道對不對，煩請各位大神幫俺看看有哪里不對的，謝謝 |
cnfloatleaf 發表于 2023-8-6 21:30 手上只有這種學校推薦的51開發板用得比較熟了，芯片就不換了，剛剛看了一下手冊說p 0口的確是要上拉電阻，我這個圖就是想實現程序能一鍵下載，遙控代替按鍵，在12864上實現貪吃蛇，那個uln2003a是為了我另外一個步進電機控制程序玩而加的，謝謝你的指點， |
cnfloatleaf 發表于 2023-8-6 21:30 我記得STC8可以設置端口漏級開路輸出 |
|
液晶連接應該沒問題，不知道STC89C52的P0口是不是漏級開路輸出的，如果是，需要加上拉電阻（老8051是要上拉電阻的）。 R4應該不需要。 復位電路不對，RST應該接在電容和電阻之間 CH340 U7旁邊的二極管好像沒有必要。 如果不是手上有89C52，建議用新出的型號，P0口肯定不需要外接上拉電阻，RST也不要外接電阻電容 其它的不知道你的要求，給不出建議了 |
