sttt300 發表于 2023-9-5 13:28
我沒有找到樓主所用的三極管規格書
就去翻了一個ONSEMI的MMBT4401L的看了一下
上面有輸出特性曲線圖，看 ...

是的 沒錯  書上所說的Ic只隨著I的增大而增大，說的是理想三極管。
實際上，以NPN來舉例，在放大狀態，Uce繼續增大時，本來應該被吸收到基極的電子被集電極搶了，所以會出現即使Ib不增大，Ic也會增大的情況。當然還有其他的原因。
最重要的是，輸出特性曲線圖并不是平行于橫軸的，而是略微上揚的。

Hephaestus 發表于 2023-9-3 11:53

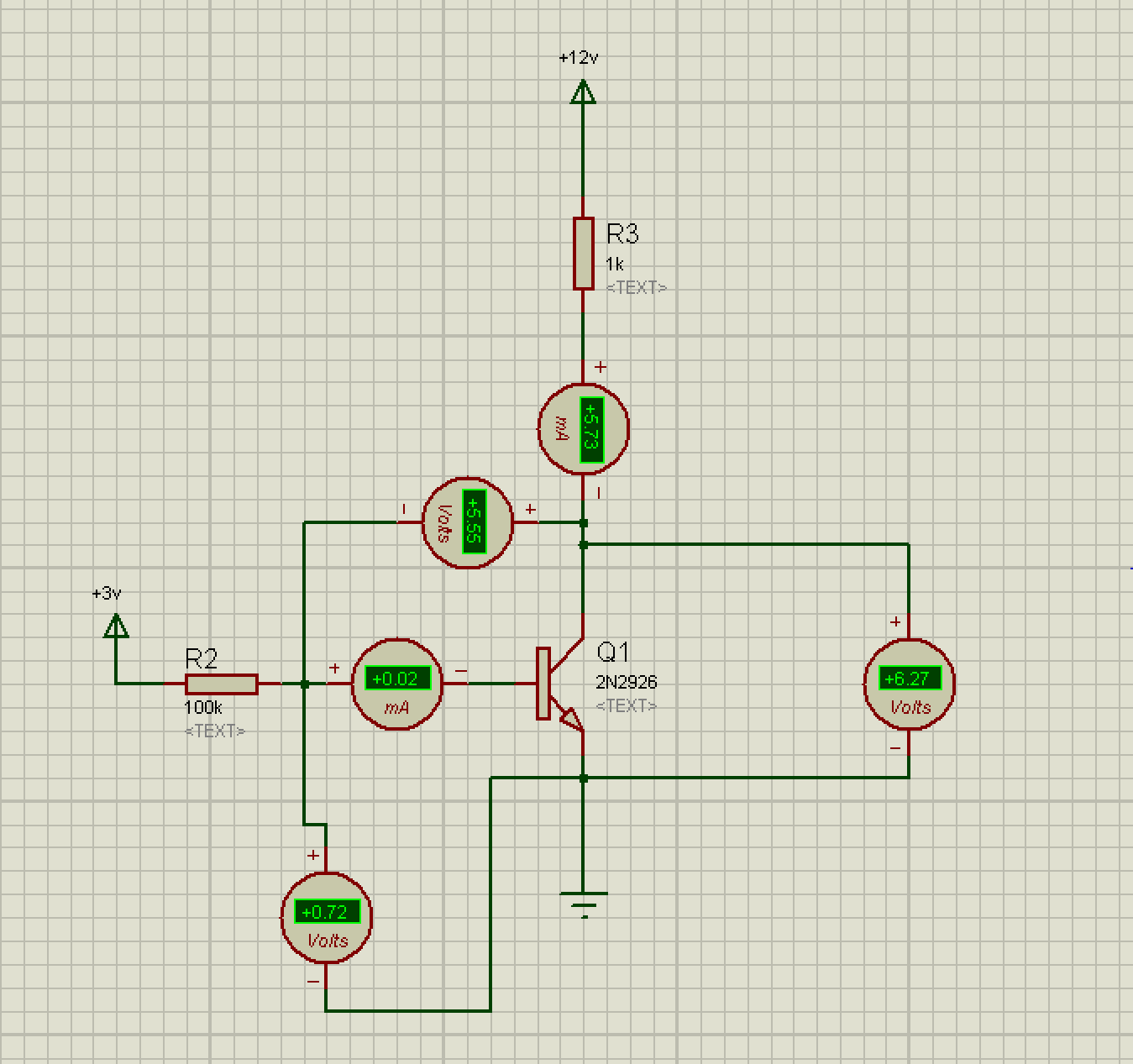

除了在線性-飽和臨界點以外，還有一種可能性，仿真軟件能夠仿真萬用表內阻，Q1c和R2之間的那個電壓表，如 ...

我搞明白了  并不是仿真軟件的問題，是因為輸出特性曲線的放大區間本來就不是平行于橫軸的，而是略微上揚的，所以在集電極電壓比基級電壓高很多的情況，就是這樣子了。

我沒有找到樓主所用的三極管規格書
就去翻了一個ONSEMI的MMBT4401L的看了一下
上面有輸出特性曲線圖，看看這個解釋合不合理如圖，以Ic=10mA為例：
理想狀態，在放大區，Ib=0.04mA時，Ic=10mA是和Vce無關的，應該是一條豎線
但實測，隨著Vce的增大，Ib只需要不到0.04mA，即可得到Ic=10mA
也就是，Ib=0.04mA時，隨著Vce的增大，Ic也會隨著增大

3038838599 發表于 2023-9-3 08:55
這是放大狀態來的  你看基極電流0.02mA,集電極的5.16mA了

除了在線性-飽和臨界點以外，還有一種可能性，仿真軟件能夠仿真萬用表內阻，Q1c和R2之間的那個電壓表，如果是常見數字表，可以等效于10M電阻。如果是指針表就更可怕了，所以賣指針表的都是老廢物。

Hephaestus 發表于 2023-9-2 22:59
下圖里面Uce才0.84已經快進入飽和了，hFE才從286下降到232，完全是正常現象。

這是放大狀態來的  你看基極電流0.02mA,集電極的5.16mA了

下圖里面Uce才0.84已經快進入飽和了，hFE才從286下降到232，完全是正常現象。
