發布時間: 2023-12-5 15:19

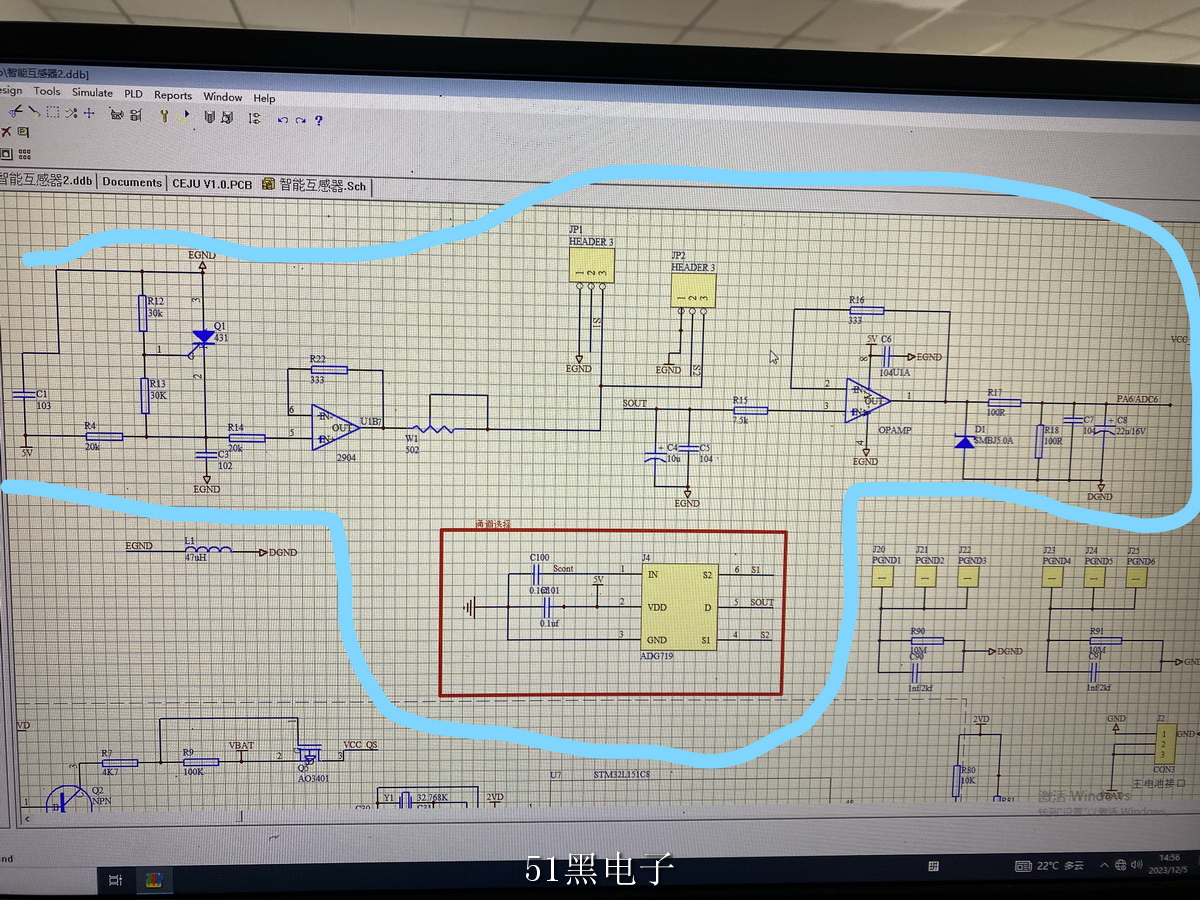

正文摘要:電路描述：此電路為左半部分 JP1 JP2 可以理解為一個滑動變阻器采集S1 S2 的電壓值通過又ADG719選擇輸出 SOUT 到 PA6到STM32中。 其中左半部分由431二極管 將電壓穩定在5V（原理圖中R4為20k 因R12 R13間電壓達不到2 ... |
找到問題了原理圖 ADG719中S1 S2畫反了 |
| 負載電阻太小了吧，帶不動？ |
Hephaestus 發表于 2023-12-9 21:29 對。原理是一個滑動變阻器。其實是一個傳感器 用來檢測位移的，需要插在這個上邊，有兩個插座配合ADG719通道選擇。 |
a1361550201 發表于 2023-12-8 13:46 你是不是把滑動變阻器畫成插座了？就是JP1和JP2？ |
| 補充，滑動變阻器電壓信號進入ADG719后電壓信號改變，并且信號變化不線性是什么問題 |
