發布時間: 2023-12-21 11:25

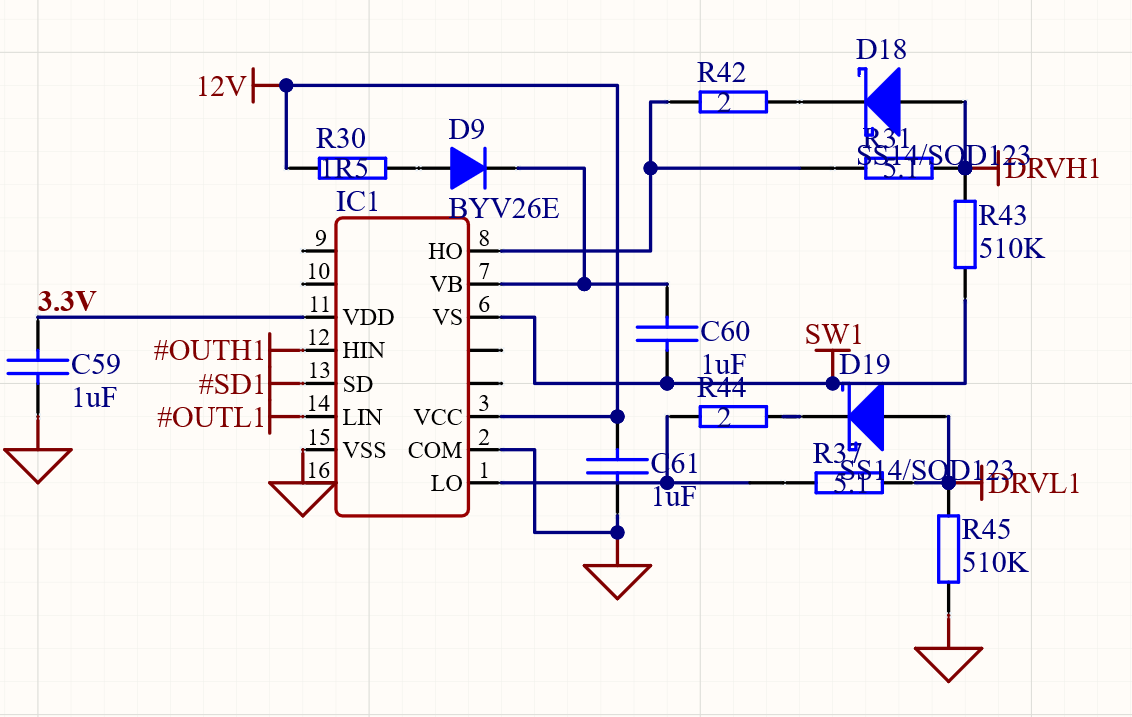

正文摘要:我使用的是ir2113s半橋芯片，原理圖如圖： mos管供電上了之后 實測只有上管工作不正常，下管應該是好的，為什么會這樣，可能會是外圍電路導致的嗎？ |
xiaouex 發表于 2023-12-21 15:51 有可能是靜態bootstrap不充電，但是動態運轉起來，bs電壓應該是持續上升到24V的。 |
Hephaestus 發表于 2023-12-21 15:34 測試了，充電電壓確實上不去，但是用萬用表測充電電路的各個地方都有12V，什么因素會導致充不上呢？ |
| 要接負載的 |
| 測下bootstrap電壓，正常值是12*2=24V，也就是你的HO電壓上限，現在明顯電源都不對，驅動信號能對就奇怪了。 |
