明日之星8 發表于 2024-2-15 23:56
如果你只是想要測量空心線圈的電感量的話，
完全沒有必要自己整一個LC振蕩器，某一個寶上有
“數字電感電 ...

是打算在萬能的X貨寶上買個便宜的電感測量儀回來，不知道有人用過那里幾十塊錢的類似萬用表那樣的電感電容測試儀嗎，那種是玩具還是確實可以測的比較準的電感值？最便宜的三十多，貴的七八百，就是不知道那種幾十到百把塊的能不能用。
我想用的是用LC振蕩來檢測有沒有東西，分立件不會算調試也麻煩，所以一直想見識見識用運放搭這種振蕩電路，沒找到這方面的書，有人提到全國大學生電子設計競賽的書里可能有，正在下這方面的書看看人家怎么做的。

如果你只是想要測量空心線圈的電感量的話，
完全沒有必要自己整一個LC振蕩器，某一個寶上有
“數字電感電容表 LC100A”，它的測量范圍很寬。
電感這玩意兒不在乎它的體積，儀器測量的是
它的物理學意義上的電感量。
　　聽說這個“數字電感電容表 LC100A”很牛
啊，一根20厘米長的銅絲，拉成圓形都可以測量
出電感量來，價格還不到50元。我不是商家，不
賣產品，只是告訴你有這樣一個測量儀，實物如下：

Y_G_G 發表于 2024-2-15 13:26
如果是學習,可以參考文氏橋式振蕩電路,LC相對難一點,但是,你總得有個東西看一下或者校正一下吧,不然你怎么 ...

謝謝回復，我想來的用途是做感應用的，也就是振蕩頻率改變來確定是否有物體，類似尋線儀或者金屬檢測器這玩意。
書上沒見到有講運放搭LC振蕩器的講義，啥都沒見過的實在不知道這東西是怎么搭的。

Hephaestus 發表于 2024-2-15 22:10
LC不難，只是頻率低L太大不好做，頻率高LC更簡單文氏電橋這種RC振蕩器難比登天，他要做100kHz這個頻率恰 ...

    先謝謝回復。我想的頻率可能是幾K或者幾十K應該不會超過50K，想玩的類似尋線儀或者金屬探測器那樣的，只能使用LC感應方式也限定了不能用其他振蕩方式。十多年前在家公司打工是見過他們是用LC感應通信，頻率是78/80K的，不是振蕩器。
    我在網上也查了比較長時間，基本提及的是說運放比較貴，所以LC振蕩電路都是用分立件搭的，現在國產增益帶寬有上百兆的運放有幾塊錢的也不是承受不了啊，然后看看運放類的PDF文檔中的振蕩器最多提到的是用運放也能搭但不做講解。
    實際上我想學習的是用運放怎么搭LC振蕩器，也就是將外面的一個大線圈當電感天線來用，然后怎么能簡單的計算過程，為了獲得比較好的正弦波型和比較穩定的頻率該怎么改進，這個好像在分立件里有講解。但是我連用運放搭見都沒見到過更不要說如何去理解了，沒吃過豬肉更沒見過豬跑的人實在想不明白呀。
    哪位兄弟要是有這方面的講解文檔弄上來學習學習呀。

Y_G_G 發表于 2024-2-15 13:26
如果是學習,可以參考文氏橋式振蕩電路,LC相對難一點,但是,你總得有個東西看一下或者校正一下吧,不然你怎么 ...

LC不難，只是頻率低L太大不好做，頻率高LC更簡單文氏電橋這種RC振蕩器難比登天，他要做100kHz這個頻率恰好是LC和RC都好做的范圍。

如果是學習,可以參考文氏橋式振蕩電路,LC相對難一點,但是,你總得有個東西看一下或者校正一下吧,不然你怎么知道自己畫出來的波形行不行呢?
運放在正弦波上還行,如果是方波,工作頻率就低了
如果是真的有需要,還不如直接買個函數信號發生器

hisun 發表于 2024-2-11 09:32

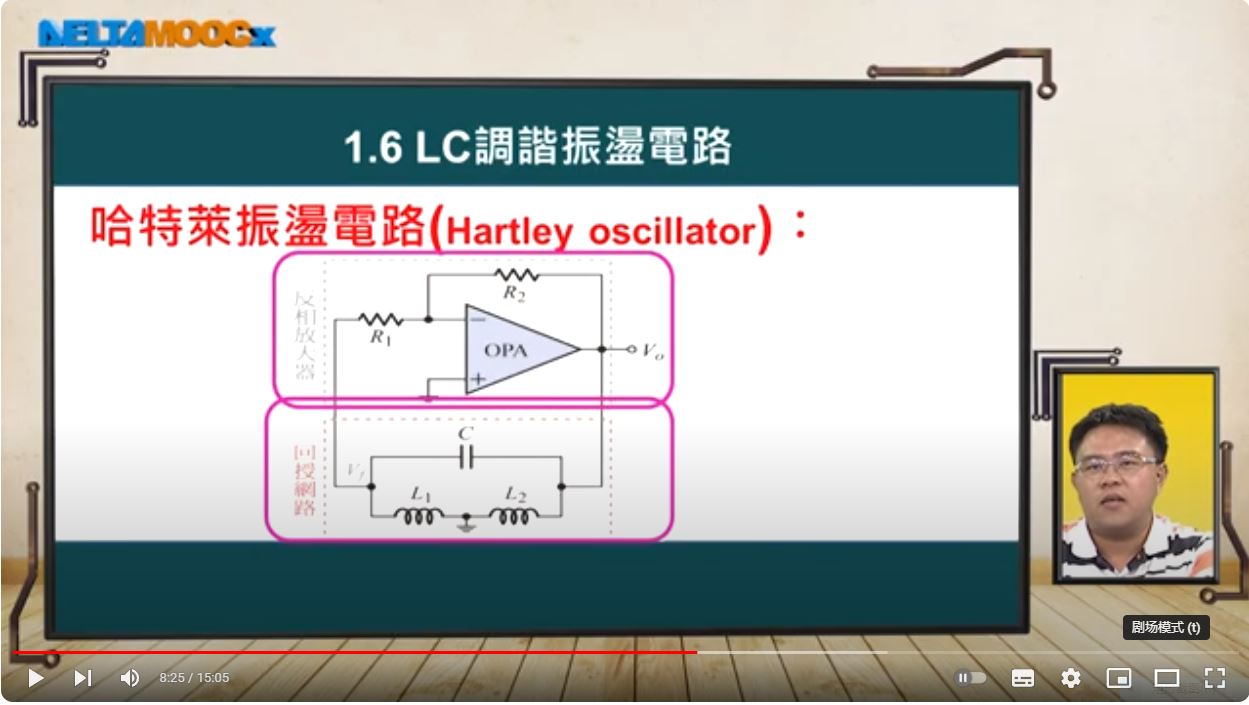

我在網上看到灣灣有個老師講到個用運放搭LC振蕩器但是沒有書沒有教材不知道具體點的，或者說只知道在視頻里 ...

LC振蕩器一般用于頻率較高場合，運放放大級數太多速度跟不上一般用于低頻RC振蕩，你這幾百kHz也可以用運放LC振蕩器。

Hephaestus 發表于 2024-2-9 02:58
連LCR電橋都不買，看你使用的頻率不低推算電感量不大，那么用工頻測試也不準確，那就用公式算唄，方的近 ...

老了連工作都沒了那還敢亂花錢去買東西玩.
我是個老鉗工鉗工鉗工是修機床的那種不是搞電子的,學歷中技也就是相當于初中畢業都四十多年了,高中的數學基礎早還回學校了.沒理論沒基礎就是淺摸不入門的門外漢個人愛好而已,也是別人說的那種臭棋簍子既菜又好玩還一盤都贏不了的那種,別噴我,我要是有理論上過學就不在這里問了.我想用的頻率在50K以下,要用LC感應方式,分立件的模擬電路不懂不會算而且調試麻煩有問題會找不到原因,用運放搭成功的可能性比較大,所以求教用運放搭個實用的LC振蕩電路和怎么估算線圈電感量.畢竟多配幾個電容或者多纏幾圈電線要比買一個LRC便宜實用多了,要是你有那種電感估算方法請能賜教.多謝.

hisun 發表于 2024-2-9 01:02
謝謝。
    不是小的空心線圈，是那種大的幾十公分的長方形的大的估計有一米多小的也有半米左右，就是用 ...

連LCR電橋都不買，看你使用的頻率不低推算電感量不大，那么用工頻測試也不準確，那就用公式算唄，方的近似成大小差不多的圓形不行么？連算都懶得算就沒辦法了。

Hephaestus 發表于 2024-2-8 16:57
空心線圈有現成的公式可以算。

謝謝。
    不是小的空心線圈，是那種大的幾十公分的長方形的大的估計有一米多小的也有半米左右，就是用普通電線繞在個骨架上當電感線圈用，網上看到過有說似乎有個經驗公式估算大概電感量但是沒見過具體過程，只有個答案說所用的線圈大概是多少電感量等等。這個線圈不是探寶機喲。

空心線圈有現成的公式可以算。

joyb 發表于 2024-2-8 08:31
參考下文氏橋電路

謝謝，看起來這個好像實用性大點，網上也比較容易找到分析講解。

參考下文氏橋電路

我畫的五十多個LC振蕩器的圖，用免費的LTSpice打開。
oscasc.zip (56.61 KB, 下載次數: 8)

2024-2-8 03:15 上傳

點擊文件名下載附件
