普中的開發板，芯片換成AI8051U 就可以直接USB下載了，方便簡單，不需要串口芯片的加持了

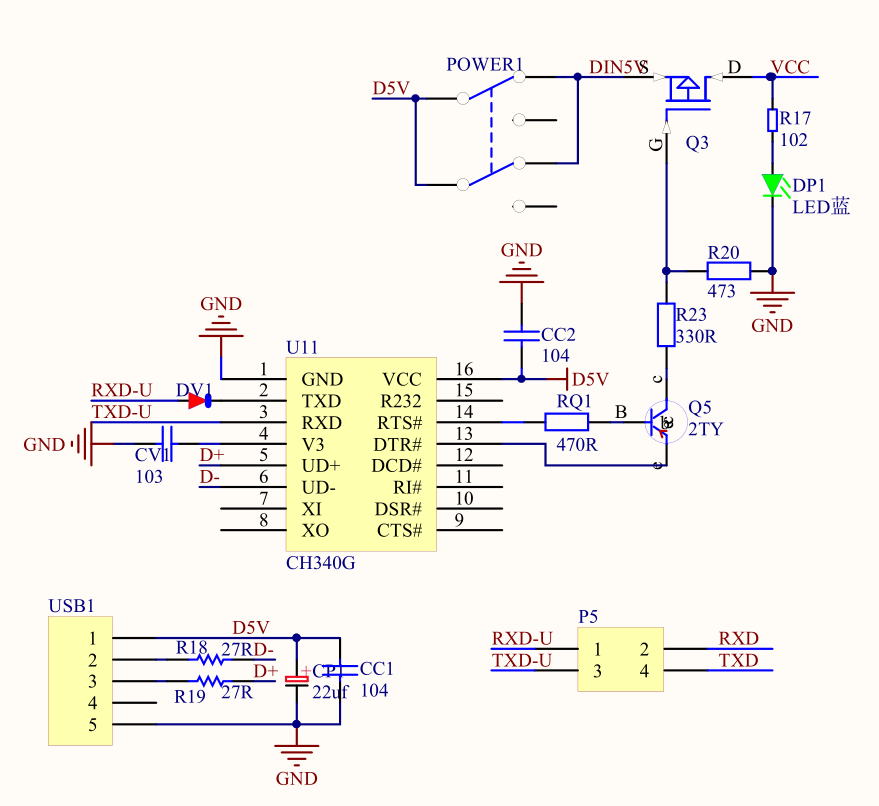

你這個看起來是普中A2的開發板電路圖，原理圖上是CH340G，實際板子上是CH340C！

馬帥印 發表于 2024-10-12 22:18
用南京沁恒不香嗎

你這個問題，扎心了！��！



人家為什么故意在手冊里 把這個章節刪除？
你這是想讓人家失業么？

這個時候你就不能看原理圖了 得看板子上片子的型號，最準確

STC莊偉 發表于 2024-10-12 10:34

用南京沁恒不香嗎

188610329 發表于 2024-4-19 18:16
畫圖的人比較懶, 打算貼340C，庫里面只有340G 因為封裝一樣，就直接拿來用了，就這么簡單。就好像很多時候 ...

這個解釋比較靠譜！還有一種可能就是刻意而為之

畫圖的人比較懶, 打算貼340C，庫里面只有340G 因為封裝一樣，就直接拿來用了，就這么簡單。就好像很多時候找不到 STC89C52RC的庫，直接用 AT89C51 不是一樣的可以畫原理圖？

老愚童63 發表于 2024-4-19 16:14
CH340C可以不用晶振！CH340G需要接晶振。你是不是把型號看錯了或者340G的7腳接外界時鐘輸入？

這個原理圖也是我從論壇找的A2開發板原理圖，上面的型號就是340G，7腳8腳也是沒有連著任何東西。所以很疑惑。

340g我記得是可以不用晶振

CH340C可以不用晶振！CH340G需要接晶振。你是不是把型號看錯了或者340G的7腳接外界時鐘輸入？
