hjx5548 發表于 2024-5-19 13:43

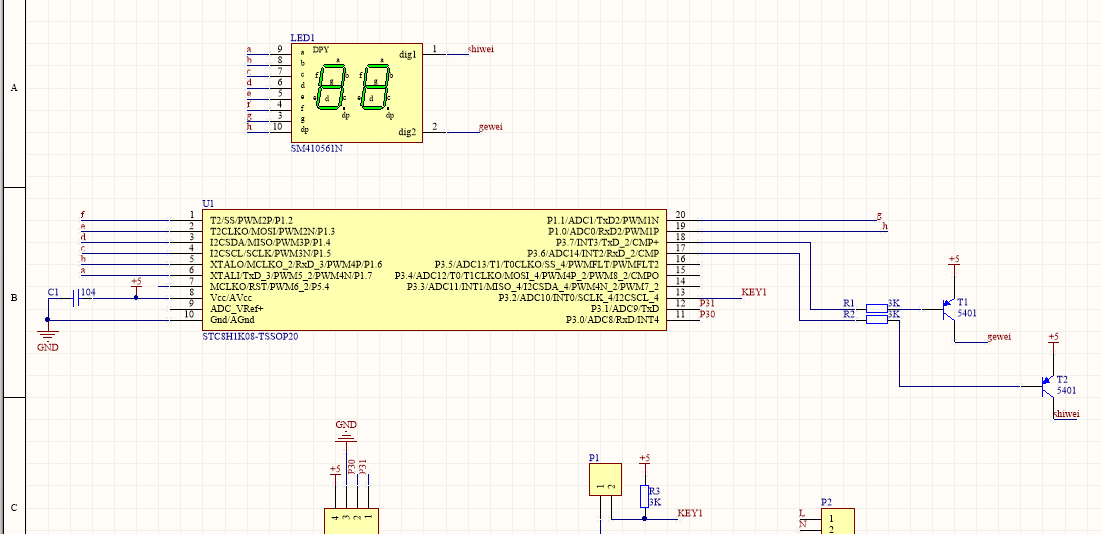

共陽數碼管

共陽的數碼管，你用共陰的代碼，提問之前請先說明清楚。

hjx5548 發表于 2024-5-19 13:43
共陽數碼管

共陽極的那你得吧兩個SCON設置為推挽才行啊。要不然標準IO的高電平電流同時點亮8個段，即使亮也幾乎看不到吧。消隱要讓SCON=0，輸出SEG之后再把對應的SCON=1

hjx5548 發表于 2024-5-19 13:44
void TM0_Isr() interrupt 1 //5毫秒
{
        TL0 = 0x00;                                //設置定 ...

這樣也不能顯示？

xiaobendan001 發表于 2024-5-19 10:19
每當flag++到20時，flag = 0然后立刻flag=60，然后flag++以后就得等他++到255再變0，重復++到20時再變60， ...

//倒計時
#include"stc8.h"
#include "intrins.h"

#define  uint unsigned int
#define  uchar unsigned char

#define  SEG P1

sbit SCON1 = P3^7;
sbit SCON2 = P3^6;

sbit KEY = P3^2;

uchar count=0;
char num=60,ge,shi;
uchar flag;

uchar code table[]={
        0x03,/*0*/
        0x9F,/*1*/
        0x25,/*2*/
        0x0D,/*3*/
        0x99,/*4*/
        0x49,/*5*/
        0x41,/*6*/
        0x1F,/*7*/
        0x01,/*8*/
        0x09,/*9*/};

void T0_init()                                //5毫秒@11.0592MHz
{
        AUXR &= 0x7F;                        //定時器時鐘12T模式
        TMOD &= 0xF0;                        //設置定時器模式
        TMOD |= 0x01;                        //設置定時器模式
        TL0 = 0x00;                                //設置定時初始值
        TH0 = 0xEE;                                //設置定時初始值
        TF0 = 0;                                //清除TF0標志
        TR0 = 1;
        ET0 = 1;                                //使能定時器0中斷
        EA = 1;
}

void IO_init()
{
    P3M0 = 0x00; P3M1 = 0x00;
    P1M0 = 0xff; P1M1 = 0x00;

}

void TM0_Isr() interrupt 1 //5毫秒
{
        TL0 = 0x00;                                //設置定時初始值
        TH0 = 0xEE;                                //設置定時初始值
        flag++;
        if (flag=20)
        {
        flag=0;
                num--;
                if (num=0)
        {
        num=60;
        }
}
}

void main()
{
IO_init();
T0_init() ;
        while (1)
  {
                SEG=0;
                shi=num/10;
                ge=num%10;
                switch (count)
    {
            case0:SCON1 = 0;SCON2=1; SEG = table[ge];
                    break;
            case1:SCON1 = 1;SCON2=0; SEG = table[shi];
                    break;
            default:
                    break;
    }
                count++;
                if (count>1)count=0;
  }

}

xiaobendan001 發表于 2024-5-19 10:19
每當flag++到20時，flag = 0然后立刻flag=60，然后flag++以后就得等他++到255再變0，重復++到20時再變60， ...

void TM0_Isr() interrupt 1 //5毫秒
{
        TL0 = 0x00;                                //設置定時初始值
        TH0 = 0xEE;                                //設置定時初始值
        flag++;
        if (flag=20)
        {
        flag=0;
                num--;
                if (num=0)
        {
        num=60;
        }
}
}

原程序有多處錯誤：1.  if (flag=20)，應改為 if (flag==200)
2.  動態刷新時間太快，需合理設置count++的時間間隔
3.  case0、case1應為case 0、case 1
……
程序修改如下，僅供參考：
void TM0_Isr() interrupt 1 //5毫秒
{
        TL0 = 0x00;           //設置定時初始值
        TH0 = 0xEE;           //設置定時初始值
        flag++;
        if(flag==200)
        {
                flag=0;
                num--;
                if (num==0)
                {
                    num=60;
                       }
         }

        //動態掃描刷新周期為10毫秒
        count++;
             if (count>1)
             {
                       count=0;
             }
}

void main()
{
        IO_init();
        T0_init() ;
        while(1)
          {
                shi=num/10;
                ge=num%10;
                SCON1 = 1;  SCON2 = 1;  //消隱
                switch(count)
                    {
                            case 0:  SCON1 = 1;  SCON2 = 0;  SEG = table[ge];  break;
                            case 1:  SCON1 = 0;  SCON2 = 1;  SEG = table[shi]; break;
                            default: break;
                    }
          }
}

每當flag++到20時，flag = 0然后立刻flag=60，然后flag++以后就得等他++到255再變0，重復++到20時再變60，再重復。就是大概flag計數215次num--一次，1075ms減一次，應該可以啊。為啥不顯示？是不顯示還是不計時？另外，SEG=0XFF是想消隱，但是你這是共陰的，因為你的SCON是設置的標準IO，那么只能共陰極了。共陰極的段碼要給0x00才行消隱，你這0xff不是一直亮著嗎？還有掃描切換不要放到主循環，這掃描速度得有多快啊。一個位的顯示時間可能太短了。消隱也可以把兩個SCON都置1。
