發布時間: 2024-6-11 21:20

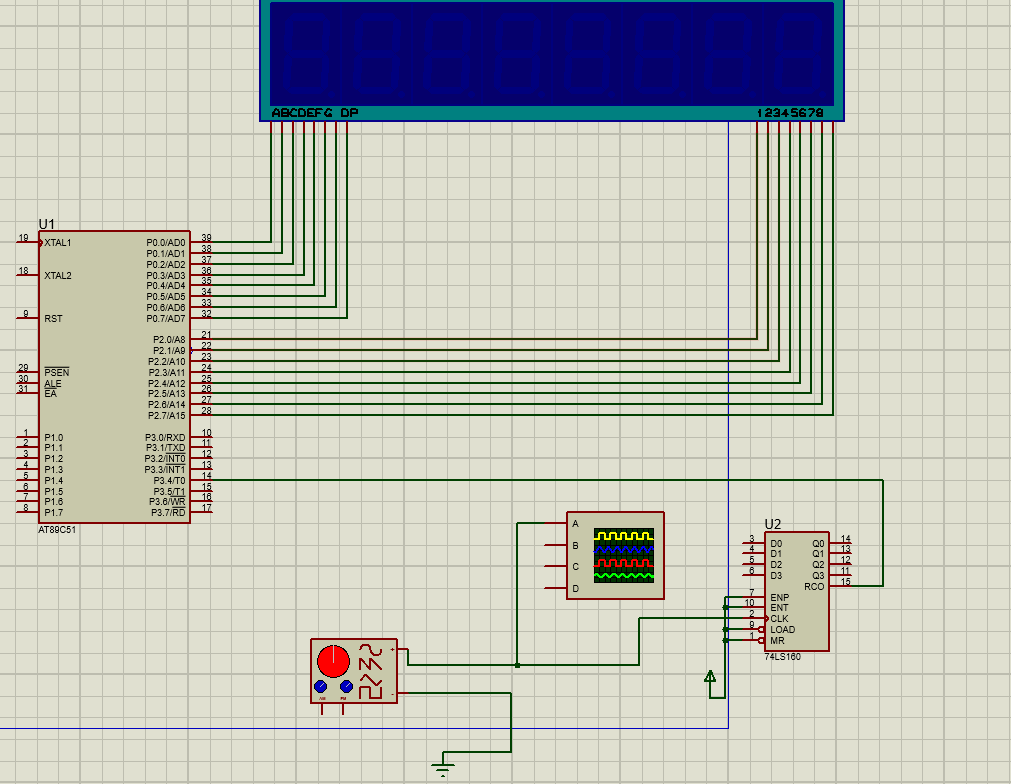

正文摘要:請問利用51單片機怎么測100兆Hz的高頻方波，顯示在數碼管上，如圖是Proteus仿真和keil代碼，100khz還能測出來，到了1M10Mhz數碼管就不顯示了，請問為什么，怎么改才行，謝謝大佬們。#include <REGX51.H> #includ ... |
| 沒啥意義，還是要上硬件在線仿真啊。USB直接仿真，簡單方便，一步步調試看結果 |
| 使用高速的外部時鐘源或者PLL（Phase Locked Loop，鎖相環）將信號預分頻到51單片機能處理的范圍內，把信號分頻到幾MHz，然后用51單片機的定時器來測量分頻后的頻率，再通過除以分頻系數得到原始頻率。 |
| 用硬件分個頻嘛 |
| 硬要測的話外加分頻電路，對器件要求業蠻高的。 |
| 按照香農理論，測100MHz的方波，采樣頻率至少需要200MHz，這不是普通單片機可以勝的，建議采用DSP。 |
