感覺就是一個開關檢測和電源維持電路，ISP一般用于在線燒寫。

單鍵開關機+鍵識別。

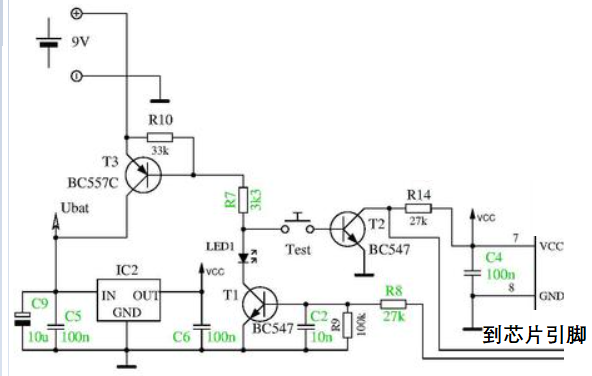

三個三極管 組成一個 按鍵開/關電路，

三極管T1控制T3的導通與截止，T3為電源的開關晶體管。

另外，為了避免防止9V電池低于某一閾值，頻繁按test鍵，有可能使ISP的配置文件出現問題，選用帶復位管腳的FLASH存儲器。換句話說，在復位期間或電平低于某閾值，F(xiàn)LASH存儲器停止工作。

huarui666666 發表于 2024-6-13 17:39
按鍵按下，t3基極由T2射極放電，t3導通，vcc就有了，芯片工作，給高電平t1導通，LED發光，t3鎖定導通。芯片 ...

由于不清楚ATmega8/88/163/328的Flash程序，只能商討一個可能性，程序的主要功能是晶體管測試儀，不是開關機，個人認為不進行晶體管測量延時一定的時間關機的可能性大的。不停查詢T2集電極電平高低的可能性小一些。用于控制T2的高低電平的可能性大一些，理由是當檢測到9V電池的電壓低于某一閾值，強行按下TEST按鈕，單片機檢測到9V電池的電壓低于某一閾值也會立刻關機。使T1和T2同時截止，通過R14迅速放掉VCC濾波電容C10的電荷，防止重新啟動（Reset）。

按鍵按下，t3基極由T2射極放電，t3導通，vcc就有了，芯片工作，給高電平t1導通，LED發光，t3鎖定導通。芯片工作后按按鍵，芯片檢測到T2集電極的低電平后，給出關機低電平使t1截止，從而使得t3截止關斷電源

by64214 發表于 2024-6-13 11:09
還有不了解的  ISP是什么？  其他是否理解對了？

ISP芯片應該是燒錄程序的。

非常感謝各位解答  謝謝

我特別欣賞本站站長胡先生倡導的“包容、互助”辦站精神。
    每個人考慮問題都有不周之處，不要攻擊他人。大名鼎鼎的錢學森先生發表論文也出現問題，他寫信給刊物主編要求發表修正者的論文，而不是采用打壓方式。華羅庚和陳景潤，陳景潤發現華羅庚論文問題，得到華羅庚提拔和重用，而現今。。。。。。
    參加本站絕大部分是技術人員，不是銷售人員，不存在市場競爭關系。市場追求的是性價比最高。對于一個中小公司更是如此，而對于大公司你的技術不一定是先進。

by64214 發表于 2024-6-13 11:09
還有不了解的  ISP是什么？  其他是否理解對了？

這是一個帶復位功能的FLASH存儲器。里面包含自引導程序和一些配置信息。

by64214 發表于 2024-6-13 09:41
謝謝各位 這是 AVR_晶體管測試儀電路圖
      應該是 開關電路

AVR晶體管測試電路圖，另一個巧妙設計之處是9V電池電量狀態檢測電路的應用，它是由R11、R12、R15、LT1004組成。

此電路類似數字萬用表的開關電路，按鍵自鎖，一定時間不操作關機，目的是節電。這個電路巧妙之處在于MCU控制T1和T2的開和關，實現上述功能。不能簡化。

自鎖開關機，test按下T3導通Ubat得電，vcc輸出3.3V，mcu開始工作，mcu給T1基極高電平，使T3基極持續低電平。完成開機

單按鍵開關機電路，按一下開機，再按一下關機？

都是工作在開關狀態，T3的導通（開）為穩壓芯片IC2供電，開關Test為啟動開關，按下TestT2,導通為芯片提供一個啟動信號，同時為T3提供基極電流使T3飽和導通IC2輸出芯片所需工作電壓芯片工作輸出高電平使T1導通維持T3導通狀態，此時，即使斷開Test，T3仍然保持導通狀態

只有畫全電路，才能有的放矢解決問題，這不需要捉迷藏！！！
