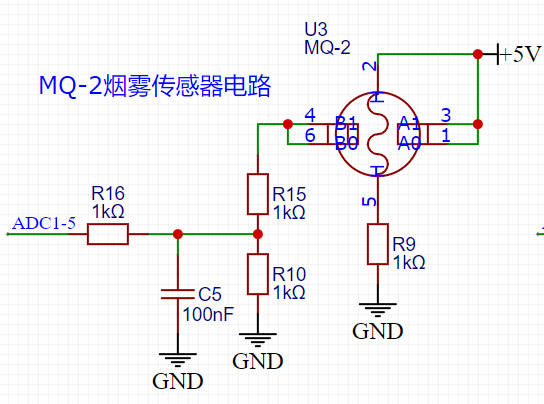

上傳MQ-2測試電路圖

這里以mq2煙霧傳感器模塊為列進行分析處理。只能保證結果結果接近于真實值，想要完全精確需做標定。
使用matlab進行仿真:

得到公式：Rs/R0=11.5428*ppm^(-0.6549)       R0：表示傳感器再潔凈空氣中的值。

根據電路圖我們可以得到：

Vrl/Rl = (Vc - Vrl)/Rs；

Vrl：即AO口輸出電壓

Vc：回路電壓

Rl：我的電路里面Rl為5.1K，具體看電路圖

根據技術文檔我們知道R0就是在潔凈空氣下Rs的值。

我的回路測試電壓為5V，潔凈空氣下Vrl為0.621887(多次測得電壓取平均值)，所以得到R0的值為35.904K。

注：為保證準確性，潔凈空氣下Vrl的值需要在傳感器充分預熱下測得。

然后根據公式Rs/R0 = 11.5428 * ppm^(-0.6549)和Vrl/Rl = (Vc - Vrl)/Rs推導，得到：

ppm^0.6549 = 11.5428 * 35.904 * Vrl/(25.5-5.1 * Vrl)；

使用C標準庫函數pow(x,y)求得ppm;//其作用是計算x的y次方。x、y及函數值都是double型

ppm = pow(11.5428 * 35.904 * Vrl/(25.5-5.1* Vrl),0.6549);

這電路不能工作，燈絲電阻R9阻值太大，應該去掉直接接地
