Q2導通時AD是不采樣的，Q2截止時T12相當于熱電偶，這個時候才采樣計算烙鐵頭溫度。

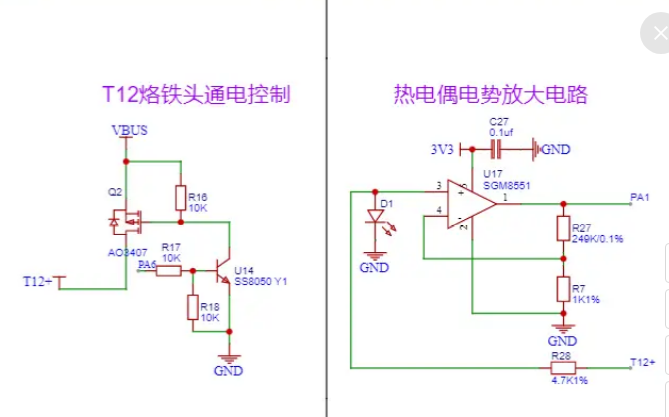

原理圖材料用的真好，其實隨便用便宜的夠了，反正你也控制不住溫度

ZSJM 發表于 2024-7-26 14:28
T12發熱絲是一種材料，中間導線又是另外一種導線。結合點就是熱電偶，也就是測溫點.
也就是T12的發熱芯與 ...

那就是相當一塊銅板中間一條鋁線，當不通電時測銅鋁電壓差來表示溫度是多少，因為太小了才要放大，可以這樣理解吧。
還有個就是P1口是工作在ADC測量模式下吧，否測沒法調節溫度

T12發熱絲是一種材料，中間導線又是另外一種導線。結合點就是熱電偶，也就是測溫點.
也就是T12的發熱芯與熱電偶二條共線.

那么T12加熱的時候, 是測量不到熱電偶的實際電壓的.
只有T12不加熱的時候, 才能測量熱電偶的電壓. 所以T12是在PWM的關斷加熱時,二線上的熱電偶電壓信號放大測量. 大約是20uv--27uV/度,所以要放大.
