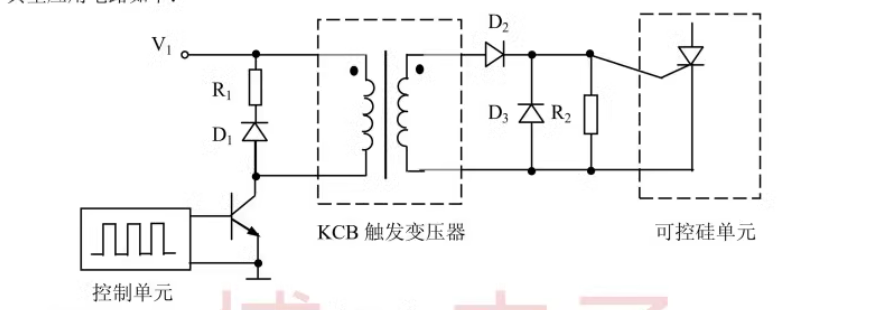

KCB變壓器是按正激開關電源設計的。

xiaobendan001 發表于 2024-8-29 10:45
D2D3R2都去掉是什么情況呢？我在08年那會兒研究過這個電路，記不清了。隱約記得好像沒有這3個零件的，可控 ...

會有負的波形

D2D3R2都去掉是什么情況呢？我在08年那會兒研究過這個電路，記不清了。隱約記得好像沒有這3個零件的，可控硅是BT151

從變壓器相位來看，這個D3起續流作用。

飛云居士 發表于 2024-8-28 16:20
整流作用：在一些電路中，二極管用于整流，將交流電轉換為脈動直流電。如果D3是整流二極管，它可能在變壓器 ...

居士您好，如果D3用來續流的話，他的回流路徑被D2擋住了。我把D3用0.1UF電容代替，同樣負方向尖峰被吸收掉了，所以這個電路是不是利用了D3二極管的結電容或者利用二極管本身的反向漏電流完成了續流操作。

D2和D3都是整流用的  一個正半周一個負半周。如果D3放到D2的前面負半周的時候就相當于短路了

D3的作用
D3的主要作用是抑制變壓器漏感產生的尖峰電壓，保護可控硅以及其他電路元件。

尖峰電壓的產生
當可控硅關斷時，變壓器初級繞組中的能量無法立即釋放，會產生一個反向電動勢，這個反向電動勢會在變壓器次級繞組感應出一個高頻高壓尖峰。如果沒有D3，這個尖峰電壓可能會擊穿可控硅或者其他元件。

D3的工作原理
續流作用： 當可控硅關斷時，變壓器中的能量通過D3形成一個回路，使得電流能夠繼續流動，從而抑制尖峰電壓的產生。
鉗位作用： D3的正向壓降會限制尖峰電壓的幅值，防止其過高。
為什么D3接在D2后面？
保護可控硅： 如果將D3接在D2前面，當可控硅導通時，D3也會導通，形成一個短路回路，可能會損壞可控硅。
防止過早導通： D3接在D2后面，可以確保只有當變壓器輸出電壓反向時，D3才會導通，從而避免在正半周期對電路造成影響。
去掉D3后出現負方向尖峰的原因
當去掉D3時，變壓器漏感產生的能量無法得到有效的釋放，就會在次級繞組產生一個高頻高壓負向尖峰。這個尖峰電壓可能會損壞可控硅或者其他元件。

將D3接在D2前面會造成電流增大的原因
導通時間延長： 將D3接在D2前面，會導致D3在正半周期也導通，增加了導通時間，從而增加了電路的電流。
功率損耗增加： D3的導通會增加電路的功率損耗。
波形畸變： 由于D3的導通，輸出波形的正半周期會變窄且陡峭，可能導致負載無法正常工作。

整流作用：在一些電路中，二極管用于整流，將交流電轉換為脈動直流電。如果D3是整流二極管，它可能在變壓器輸出的負半周期中阻止電流流動，從而確保輸出波形是單向的。

續流作用：在含有電感元件的電路中，當電流突然中斷時，電感會產生一個很高的反向電壓，這可能會損壞電路中的其他元件。二極管D3可能被用來提供一條路徑，讓電流在電感釋放能量時繼續流動，從而保護電路。

消除尖峰：尖峰可能是由于電路中的寄生電感和電容在電流突然中斷時產生的。D3可能在變壓器輸出的負半周期中導通，為這些寄生元件提供一個放電路徑，從而減少尖峰。

電流和波形變化：如果你將D3移動到D2前面，可能會改變電路的工作狀態。這可能是因?yàn)楦淖兞穗娏鞯穆窂剑瑢?dǎo)致電流在通過D3時產生壓降，這會使得正電平時間變窄并且波形變陡。同時，由于D3的導通，可能會增加電路的總電阻，導致電流增大。
