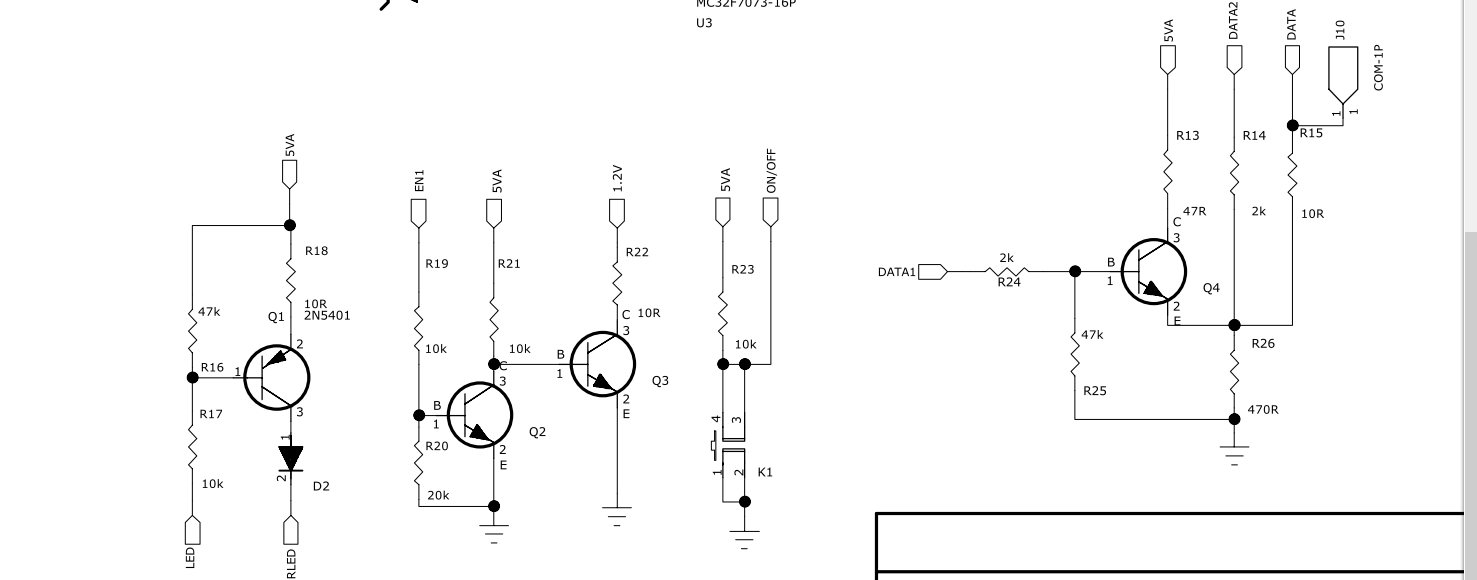

1、Q1這一部分的電路是用于驅動燈亮滅的，增加驅動能力，很常見的驅動電路，
2、Q2、Q3這一部分的電路，我看了你的原理圖，是和12V轉1.2V的電源電路關聯的，
EN1的控制信號：低電平時，Q3導通，將R22電阻接入到電源芯片F(xiàn)B的反饋腳；高電平時，不接R22。可以說這一部分電路是用于調節輸出電壓1.2V的。
3、K1按鍵，這個不用說就是按鍵控制電路，該信號可以用于控制別的電路，
4、最后一個Q4這一部分電路，DATA1是輸入控制信號，用與控制DATA2、DATA和COM-1P的信號，對于這三個信號用來干嘛，這個得看單片機MC32F7073-16P的軟件是怎么處理的

最后，你問的這個電路，信號都有連著單片機MC32F7073-16P，就看軟件怎么處理了。
