1、貼上全部程序讓大家協助調試；
2、本站找類似的程序讀通后修改；
你粘圖片是讓大家按圖錄入后猜電路然后再找問題 ？

而且這個屏幕的第二行壞掉了顯示不了任何東西

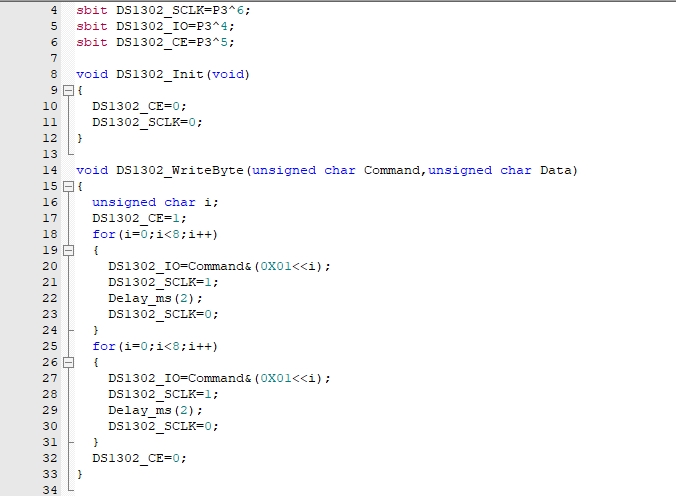

DS1302_WriteByte,寫入了2次command,沒有寫入data

whwteng 發表于 2024-12-21 13:28
先用示波器或者邏輯分析儀抓通信時序是否正常，再一步一步根據通信時序排查硬件和程序

手邊沒有示波器

/***發送一個字節***/
void 1302Write(unsigned char dat)
{
    unsigned char mask;
    for(mask= 0x01;mask!=0;mask <<= 1)  //低位在前，逐位移出
    {
        if((mask & dat) != 0)           //首先輸出該位數據
            DS1302_IO = 1;
        else
            DS1302_IO = 0;
        DS1302_CK = 1;                  //然后拉高時鐘
        DS1302_CK = 0;                  //在拉低時鐘，完成一個位的操作
    }
    DS1302_IO = 1;                      //最后確保釋放IO引腳
}

/***讀取一個字節***/
unsigned char 1302Read()
{
    unsigned char mask;
    unsigned char dat = 0;
    for(mask = 0x01;mask != 0; mask <<= 1)  //低位在前，逐位讀取
    {
        if(DS1302_IO != 0)                  //首先讀取此時IO引腳，并設置dat中的對應位
        {
            dat  |= mask;
        }
        DS1302_CK = 1;                      //然后拉高時鐘
        DS1302_CK = 0;                      //再拉低時鐘，完成一個位的操作
    }
    return dat;                             //最后返回讀到的字節數據
}

讀出1302數據DATA,LCD1602 加個‘0’ ，  數碼管不用加‘0’
buf [0]=（DATA >> 4）+‘0’ ；   高
buf[1]=（DATA & 0X0F）+‘0’ ；低

先用示波器或者邏輯分析儀抓通信時序是否正常，再一步一步根據通信時序排查硬件和程序

試試把數據輸出代碼改為
if(Command & (0x01<<i))
    DS1302_IO = 1;
else
    DS1302_IO = 0;
