WL0123 發表于 2025-1-11 17:08
想讀出STC8G1K17里的程序在業余條件下基本辦不到。這種設計不會是為了增加抄板者的難度。因為老手設計一 ...

有道理，還是您厲害

xiaobendan001 發表于 2025-1-11 07:43
亮度問題可以通過分時解決
話說都抄板了，程序直接讀出來復制就行了吧
其他都不用管了。

想讀出STC8G1K17里的程序在業余條件下基本辦不到。這種設計不會是為了增加抄板者的難度。因為老手設計一款DCDC數控電源不難。倒是像老師出的題，測試學生的基本功。

WL0123 發表于 2025-1-10 20:30
抄板通常是找一個成熟的樣品復制，不知你這個電路抄的是否準確。怎么看都像是個不成熟的設計。按這個圖制 ...

亮度問題可以通過分時解決
話說都抄板了，程序直接讀出來復制就行了吧
其他都不用管了。
會不會這種設計就是為了增加抄板者的難度？

工chen 發表于 2025-1-10 10:42
我是抄板的，加不了驅動芯片呢

抄板通常是找一個成熟的樣品復制，不知你這個電路抄的是否準確。怎么看都像是個不成熟的設計。按這個圖制作會給編程帶來很多麻煩。再者數碼管限流電阻放在位驅動就是明顯錯誤，當數碼筆段少時亮度高，筆段多時亮度低，很難通過軟件調平衡。

發表于 2025-1-8 11:58
中斷處理不要有長耗時處理，51mcu盡量不要使用浮點數變量。

好的，謝謝

hi等你 發表于 2025-1-7 09:06
復用也可以啊，數碼管輪流掃描的時候程序上抽出一個循環間隙內，讓這三個段選腳輸出高電平

同時查詢腳狀 ...

三位段選引腳嗎？不是三個位選嘛

xiaobendan001 發表于 2025-1-4 13:23
看起來兩個燈是用另外一個腳控制的啊，前邊三位數碼管顯示是怎么弄的？

是的，另一個IO口可以控制那兩個LED燈，前三位是按一位一位進行掃描的

man1234567 發表于 2025-1-6 17:36
不建議復用，加個LED驅動芯片也就兩毛錢的事。

我是抄板的，加不了驅動芯片呢

yaosongjin 發表于 2025-1-8 18:00
他這是LED燈和數碼管腳復用了，不是按鍵和數碼管復用哦

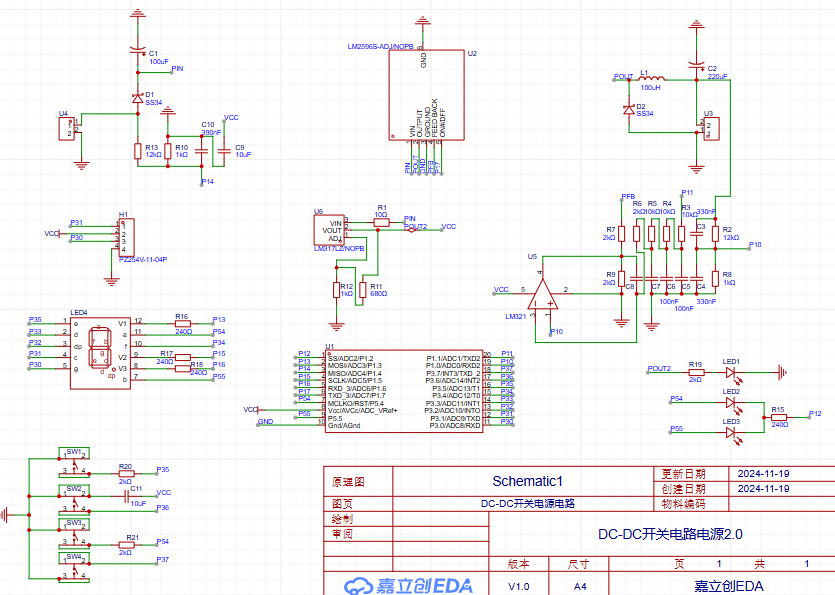

有一個P54的IO口是數碼管和LED燈和按鍵復用了，P54和P55是LED燈和數碼管復用了

yaosongjin 發表于 2025-1-8 18:00
他這是LED燈和數碼管腳復用了，不是按鍵和數碼管復用哦

在樓主提供的截圖里面，按鍵也有復用的，P54和P35兩個按鍵有串電阻的那兩個

樓主可以先掃描數碼管接著掃描LED燈，應該是可以實現的，把LED燈也看成是數碼管的一個段。

hi等你 發表于 2025-1-7 09:06
復用也可以啊，數碼管輪流掃描的時候程序上抽出一個循環間隙內，讓這三個段選腳輸出高電平

同時查詢腳狀 ...

他這是LED燈和數碼管腳復用了，不是按鍵和數碼管復用哦

中斷處理不要有長耗時處理，51mcu盡量不要使用浮點數變量。

復用也可以啊，數碼管輪流掃描的時候程序上抽出一個循環間隙內，讓這三個段選腳輸出高電平

同時查詢腳狀態，如果你按下按鈕就是0，不要用防抖之類的延時，再去執行就行。顯示效果不會被干擾

不建議復用，加個LED驅動芯片也就兩毛錢的事。

工chen 發表于 2025-1-4 09:38
兩個LED燈的管腳和數碼管的管腳復用了，我想讓兩個燈能通過按鍵切換并且不影響數碼管的顯示，但是我寫的 ...

看起來兩個燈是用另外一個腳控制的啊，前邊三位數碼管顯示是怎么弄的？

xiaobendan001 發表于 2024-12-31 20:28
不是重新打板子了嗎？看起來好亂，四個按鍵接四個COM上面不是正好？18個IO

兩個LED燈的管腳和數碼管的管腳復用了，我想讓兩個燈能通過按鍵切換并且不影響數碼管的顯示，但是我寫的代碼會影響顯示

不是重新打板子了嗎？看起來好亂，四個按鍵接四個COM上面不是正好？18個IO
