不是50ma，應該在70mA左右，要看所使用的管子的PN結的壓降，用2N5551的話，恒流值為72mA。

恒流電路，大約60mA。

fieufhiuhf 發表于 2025-1-7 10:15
謝謝，有點理解了，按照你的思路，Q2和Q3應該都是NPN型的三極管吧？

箭頭朝外就是NPN管

cnos 發表于 2025-1-6 20:50
這是恒流源電路，R-TEST為高電平時，Q2導通，并在R2上產生一個0.5V左右的恒定電壓，所以產生了一個50mA的恒 ...

謝謝，有點理解了，按照你的思路，Q2和Q3應該都是NPN型的三極管吧？

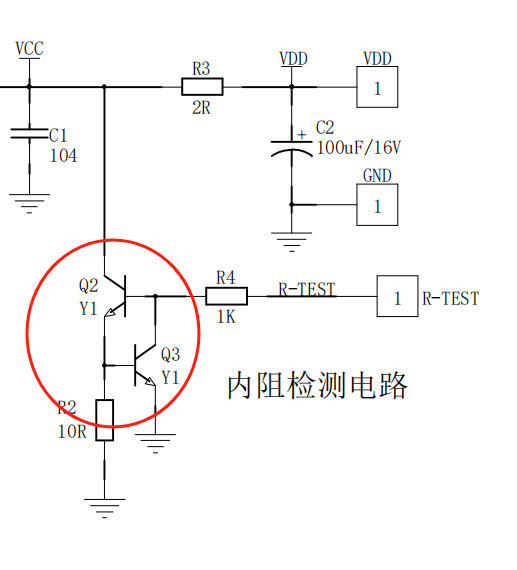

這是恒流源電路，R-TEST為高電平時，Q2導通，并在R2上產生一個0.5V左右的恒定電壓，所以產生了一個50mA的恒定電流。再看看電壓下降了多少，就可以知道電源內阻是多大了。
