juncedz 發表于 2025-2-2 21:49

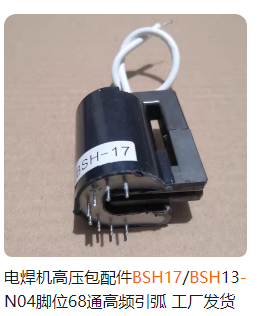

拿一片薄一點紙板，用BSH-17高壓包的腳放紙板上，慢慢用腳插破紙板，
看起來都是完整平直，用筆畫一下外形 ...

自己做了

拿一片薄一點紙板，用BSH-17高壓包的腳放紙板上，慢慢用腳插破紙板，
看起來都是完整平直，用筆畫一下外形，
把插針地方也畫一下，拿卡尺測量紙板上畫好的尺寸，就可以畫PCB封裝，

也可以1：1掃描紙板，用圖片尺寸制作PCB封裝.
也可以在紙板上測量出尺寸標上，給你PCB封裝，
方法很多。發尺寸出來，或著1：1圖片  給你PCB封裝.

自己對照實物畫吧，肯定沒有現成的

拿卡尺對著實物測量，你自己畫一個吧，AD的或者嘉立創的都很容易。
只要手上有實物，就可以自己畫，電子工程師都這樣。
不會就學唄，一定要學會自己畫，好多異形件都要自己畫的。

除了自己按實物畫，沒有他法。實在不會畫也可以按實際尺寸放幾個焊盤，留足安裝空間即可。
