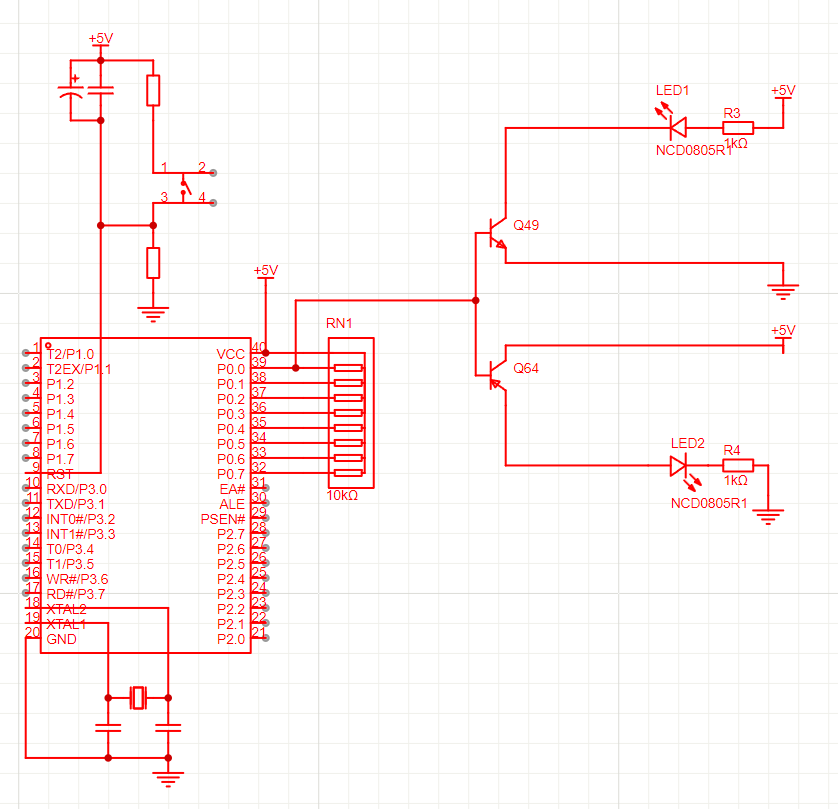

Q64以及LED接法不對。

PNP晶體管集電極和發射極接線不正確。

Q64翻轉一下。

hhdsdy 發表于 2025-2-16 07:23
基礎知識是需要自己學習的，其它的可以交流。

您的建議非常受用，謝謝！

白水大蝦2016 發表于 2025-2-15 11:48
所以我要向兄弟您學習呀！不然怎么進步呢？哪怕是一點點！謝謝兄弟的回復！

基礎知識是需要自己學習的，其它的可以交流。

hhh402 發表于 2025-2-15 12:23
單片機IO可以直接帶動LED,三極管不需要。

我的初衷是用I/O口驅動三極管點亮LED燈串，電流大一些。謝謝您的回復！

WL0123 發表于 2025-2-13 16:23

非常感謝您的回復！對您的這個電路借鑒下面的解答我認為LED1會因為5V通過Q64的PN結再經兩個1K電阻導通Q49而常亮，也就是P0端口一直處于高電位。您看我最下面倒數第二的電路會不會成立呢？倒數第一的電路是錯的。另外您的前面的圖改成現在這樣是怎么操作的？教教我可以嗎？我最下面的錯圖刪也刪不了！

單片機IO可以直接帶動LED,三極管不需要。

WL0123 發表于 2025-2-13 16:23

請教兄弟您是怎么修改的？我發的錯圖不會修改越搞越亂。您回復的這張圖和前面原圖我覺得還是不能成立，Q49永遠處于導通狀態。您看我新發的下方倒數第二張圖是不是成立的？（倒數第一張圖是錯的刪也刪不了）

wangxiangtan 發表于 2025-2-14 16:27
一塌糊涂，
兄弟要不你先了解一下三極管導通條件、自己的需求、網上的例程、電路課程？

所以我要向兄弟您學習呀！不然怎么進步呢？哪怕是一點點！謝謝兄弟的回復！

白水大蝦2016 發表于 2025-2-14 11:22
非常感謝各位的指點，經仔細考慮改成這樣是不是更合理？

這個下圖是錯誤的，刪也刪不掉

白水大蝦2016 發表于 2025-2-14 11:22
非常感謝各位的指點，經仔細考慮改成這樣是不是更合理？

一塌糊涂，
兄弟要不你先了解一下三極管導通條件、自己的需求、網上的例程、電路課程？

很明顯不行，+5通過兩個三極管的發射結之間到了GND，直接燒掉，和單片機么啥關系。像2樓那樣也沒用。
就是兩個發光管，怎么還用上三極管了？如8樓，換成MOS也行真的行。但是直接驅動不是更好？并且空閑那么多口，干嘛要搞這么復雜？

幫頂，我覺得用MOS管替換三極管比較合適，等待大師解答

Q64三極管電源接反了

不行，先在multisim里面把三極管的典型應用電路過一遍吧。

PNP管子的PN結直接把電源注入NPN管的B極了，直接燒管。

Q64 EC 應該反接了吧

Q64的C,E接反了。LED2不會亮

你的圖顯然存在錯誤，除非P0.0是凱漏輸出模式，不然推挽輸出的高電平直接作用在Q49的BE結上，要么單片機I/0燒掉要么Q49的BE結過流壞。 建議 在P0.0推挽輸出到三極管基極加上一個10K電阻。還有圖上Q64的集電極和發射極需要對調一下，不然高電平兩個LED同時亮。
