發布時間: 2025-2-22 11:22

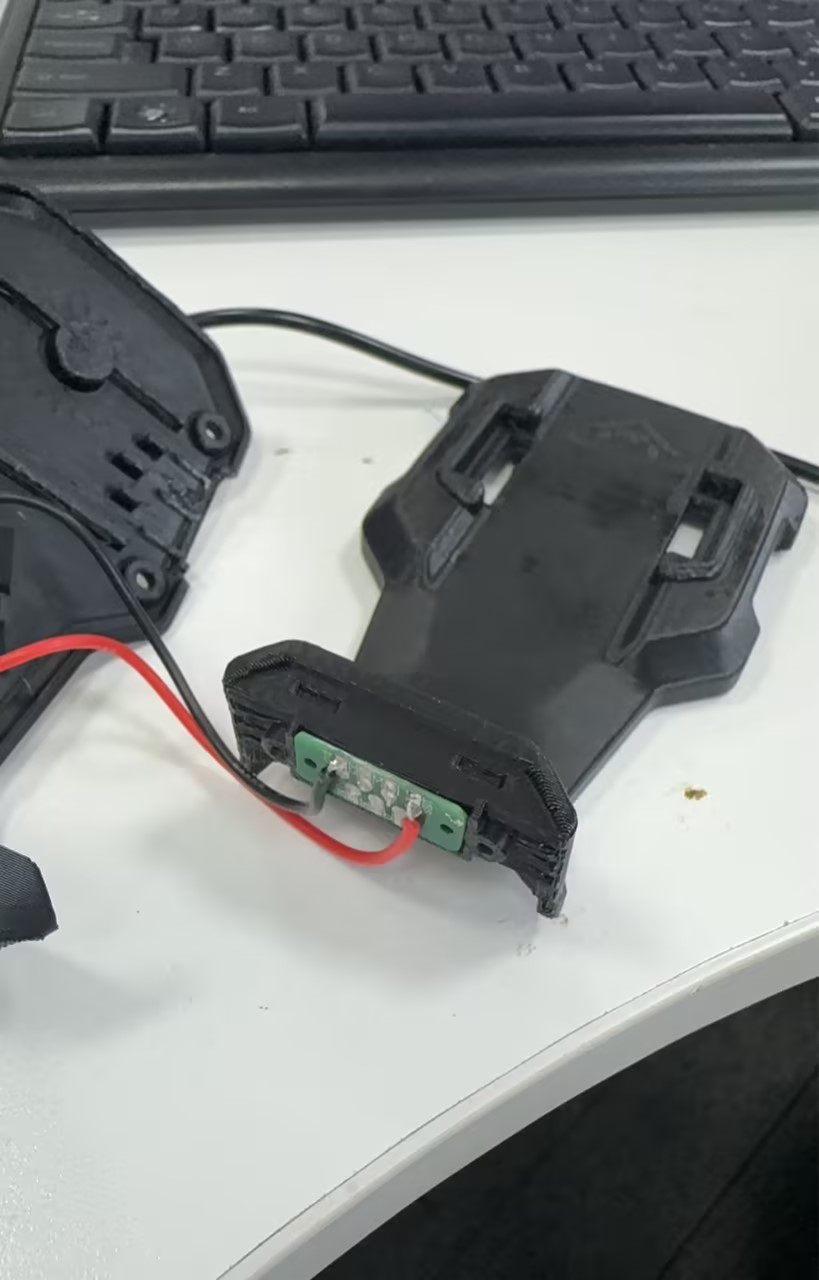

正文摘要:直接供5V充不了電，機器不亮燈，是哪里的問題？受電設備是5V2.4A的已經確定了，這是APPLE的協議？是不是要在數據正負和CC腳設置電壓才能進入充電狀態？現在不是快充不快充的問題，是直接正負極供電的話壓根不進入充 ... |
188610329 發表于 2025-2-22 20:32 感謝分析 |
|
自己手搓簡易充電線的話，受電設備如果是Type-C 接口結構的話，CC腳必須接個56K電阻上拉到+5V， 受電設備才能進入充電模式。 如果，供電能力有1.5A 以上，CC腳應當用22K電阻上拉到 +5V（同時TX,RX 應該短接）。 如果，供電能力有3A 以上，CC腳應當用10K電阻上拉到 +5V （但，TX,RX 需要和受電設備交互握手信號，如果做到了這一步，CC腳也應當IC控制，而不是直接上拉。）。 即，如果你沒有充電IC，自己也沒有用單片機做一個可以握手的簡單程序的話，手搓充電器最多可以進行1.5A的充電。 |
| 看不出什么用電設備? |
| 用萬用表或USB測試儀檢測下消耗了多大電流 |
