發布時間: 2025-4-9 23:05

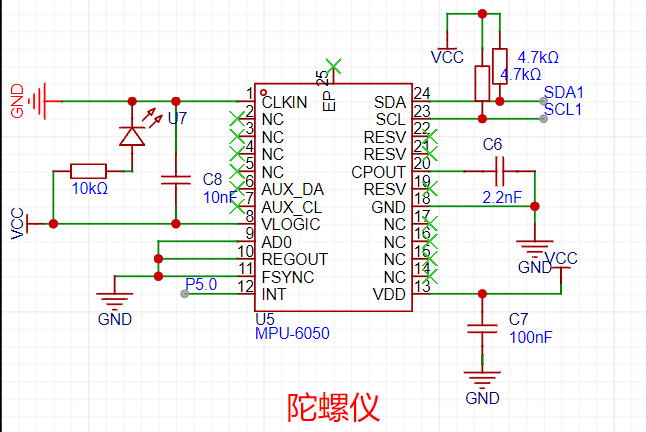

正文摘要:使用MPU6050的時候,試過軟件IIC和硬件IIC都只能讀取到ID,也就是0x68,但是在讀取數據的時候是0,全是0 這個是我畫的電路圖,在CPOUT引腳的電容測出來電壓基本就在0.5V左右(測試某一個寶店的基本都是3.3V,低的一 ... |
應該是熱風器燙壞了,波形抓了看了一下也正常,外設都換了一輪,電容電阻什么的也換了,第二次溫度也高了,下次再低點280°試一試 |
可能熱風器燙壞了。MPU-6050是微機電系統,對過熱敏感,最好使用加熱板來焊接。 |
硬件方面 電源問題 分析:文中提到 CPOUT 引腳電容處電壓在 0.5V 左右,與正常的 3.3V 或 1.5V 偏差較大。MPU - 6050 工作需要穩定合適的電源電壓,電壓異常可能導致芯片無法正常工作,進而數據輸出為 0 。 解決辦法:檢查電源供電電路,確保 VCC 供電穩定在芯片工作電壓范圍內(一般為 3.3V )。可使用萬用表測量電源輸出端到芯片電源引腳的電壓,排查是否存在短路、斷路或電源芯片故障等問題。 焊接問題: 分析:焊接時熱風器溫度將近 400°C ,過高溫度可能對芯片造成熱損傷,影響內部電路正常工作,致使數據讀取異常。 解決辦法:如果懷疑芯片因焊接受損,可嘗試更換新芯片,焊接時嚴格控制溫度在芯片可承受范圍內(一般焊接溫度 250 - 300°C ),且焊接時間不宜過長。 地址沖突問題: 分析:發現有模塊地址為 0x70,與正常的 0x68 不同。可能存在硬件連接導致地址設置錯誤,或者總線上其他設備地址與之沖突,影響數據正常讀取。 解決辦法:檢查硬件連接,確認 AD0 引腳(地址選擇引腳)的連接是否正確。若 AD0 接地,地址一般為 0x68;若接高電平,地址可能變?yōu)?0x69 。排查總線上是否有其他設備使用了相同地址,如有,修改相關設備地址。 引腳連接問題: 分析:I2C 通信的 SDA 和 SCL 引腳若連接錯誤、接觸不良或存在電平匹配問題,會導致數據傳輸失敗,讀取數據為 0 。 解決辦法:仔細檢查 SDA1 和 SCL1 引腳與單片機對應引腳的連接,確保連接牢固,無虛焊、短路情況。同時檢查電平是否匹配,必要時添加電平轉換電路。 軟件方面 初始化配置問題: 分析:即便進行了配置初始化操作,但可能存在配置參數錯誤。例如,I2C 通信速率設置不當、寄存器配置有誤等,都可能使芯片無法正確響應數據讀取指令。 解決辦法:重新核對 MPU - 6050 的初始化代碼,參考芯片數據手冊,確保 I2C 通信相關配置(如時鐘頻率、地址設置等)以及芯片內部寄存器配置(如加速度計、陀螺儀量程等)正確無誤?赏ㄟ^打印配置參數等方式進行調試。 軟件 I2C 時序問題: 分析:軟件模擬 I2C 通信時,時序控制非常關鍵。若時序不準確,如起始信號、停止信號、數據傳輸?shù)拿}沖寬度和間隔等不符合芯片要求,會導致通信失敗,讀取數據異常。 解決辦法:使用邏輯分析儀等工具監測 I2C 通信的實際時序,與芯片數據手冊規定的時序進行對比,調整軟件代碼中 I2C 時序相關的參數,確保時序準確。 |
