ucmic 發表于 2025-6-4 10:52
說明你沒讀過STC的規格書！非STC的才會有引腳說明。

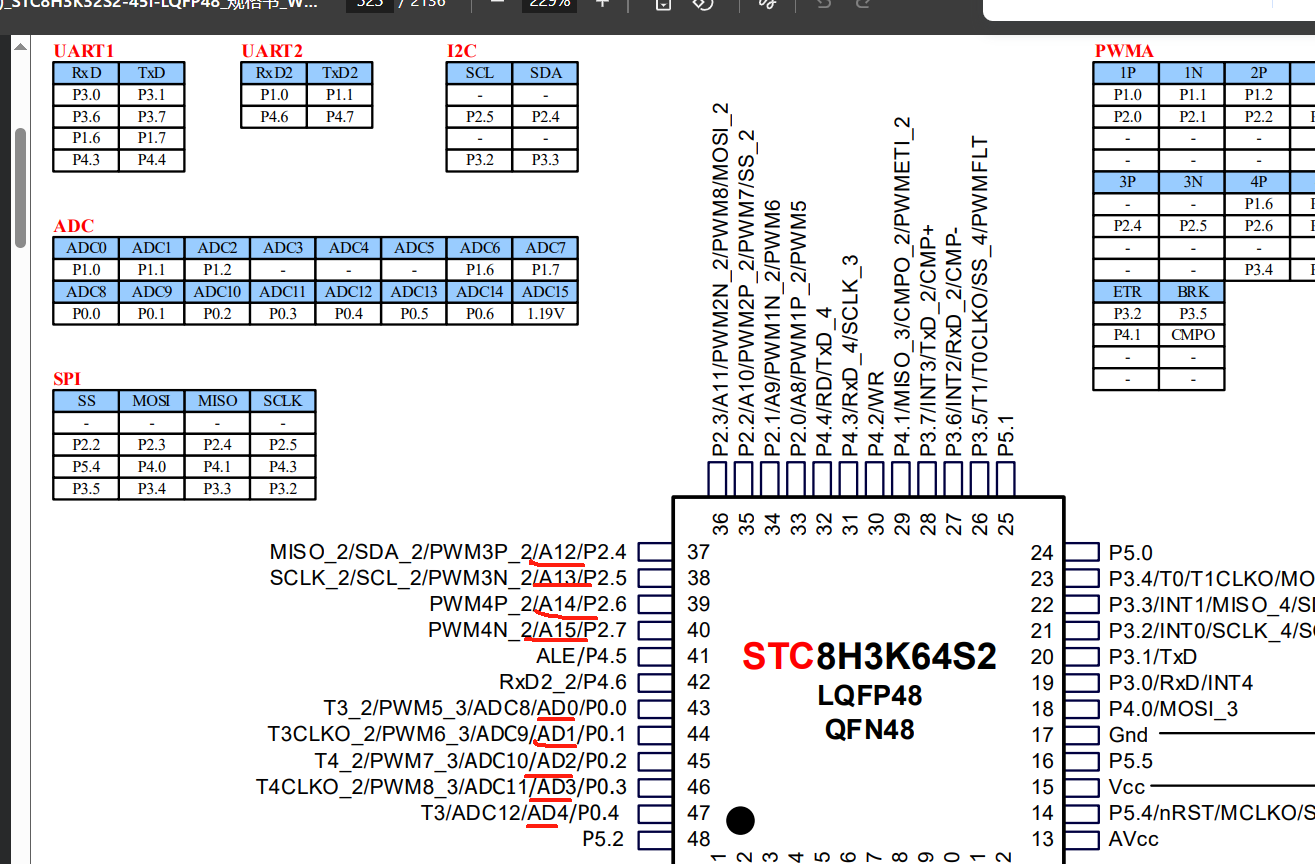

有的,STC官網PDF文件截圖如下:

ucmic 發表于 2025-6-4 10:54
回這句話的，說明你沒有用過STC的芯片，也沒有讀過STC的規格書。

講真，STC的芯片還真沒用過多少個，但下載個PDF文件還是輕而易舉的事。





PS：圖片來自《STC8H系列技術手冊》第46頁、第50頁，章節 第2.3.9 管腳說明

再辯，你就是對的。

這個是標準51的定義吧，不是STC特有的吧

51引腳的命名規則：
AD0~AD7：Address And Data 0~7，外部數據總線 地址低8位/數據總線，使用8位鎖存器鎖存低8位地址。
A8~A15：總線地址高8位，與上述低8位地址一起組成16位訪問空間。
ADC0~ADC14：ADC輸入端。

zhuls 發表于 2025-6-4 09:02
手冊中都有介紹，為什么不先看看呢？
Ax，地址線；
ADx，地址/數據線（分時復用）；

回這句話的，說明你沒有用過STC的芯片，也沒有讀過STC的規格書。

gb302 發表于 2025-6-4 08:41
下一個芯片手冊，各個引腳功能都有說明的。

說明你沒讀過STC的規格書！非STC的才會有引腳說明。

AD0-AD7：P0 作為地址/數據復用總線使用時，可作為地址線，為低 8 位地址線[A0~A7]，也可作為數據線，為8位數據線[D0~D7]。
A8-A15：啟用外部存儲器時作為高8位地址總線，與AD0-AD7（地址總線功能）低8位構成16位地址總線。

STC就這鳥樣的，整個規格書，亂七八糟的，主次不分。你還是打電話問快一點。

手冊中都有介紹，為什么不先看看呢？
Ax，地址線；
ADx，地址/數據線（分時復用）；
ADCx，模數轉換模擬輸入。

這里的AD不等于ADC。

訪問外部存儲器的地址和數據端口吧，還是要買本書看看的

引腳復用，可以當ADC使用

看規格書啊，

下一個芯片手冊，各個引腳功能都有說明的。

STC單片機中的AD一般指ADC功能，手冊里會有說明，這款單片機應有15路ADC

AD0        I        地址總線
A14        I        地址總線

——后綴不是有解釋嗎？看看

A0 是A0~15的地址位, AD是 模擬to數據轉換通道數.
