查了一下資料（表示狀態）：
狀態類型    關鍵字   說明
電源高態    PHI      電源高邏輯
強電高態    SHI     主動輸出高邏輯
弱電高態    WHI    被動輸出高邏輯
懸空態       FLT     懸空輸出-高阻
未定義態    WUD   與模擬電壓混聯
競爭態       CON    與數字電壓沖突
弱電低態    WLO    被動輸出低邏輯
強電低態    SLO     主動輸出低邏輯
電源低態    PLO     電源低邏輯
灰色時若能運行時不影響，不能運行時，進行電氣規則檢查。僅供參考。

w1179benp 發表于 2017-4-10 10:03
什么原因引起的呢？我再使用proteus是有時也遇到類似問題。看各位的回復都不得要領，想知道原因

這應該是下拉電阻太大，Protues中電平格式除VH(紅)和VL(藍)外還有其他類型，用電壓探針連上去，仿真時會顯示相應格式。

18091056476 發表于 2017-4-9 08:55
問題已經解決，謝謝回復的朋友

什么原因引起的呢？我再使用proteus是有時也遇到類似問題。看各位的回復都不得要領，想知道原因

復位電路電阻設置為510R，復位電路就可以正常工作

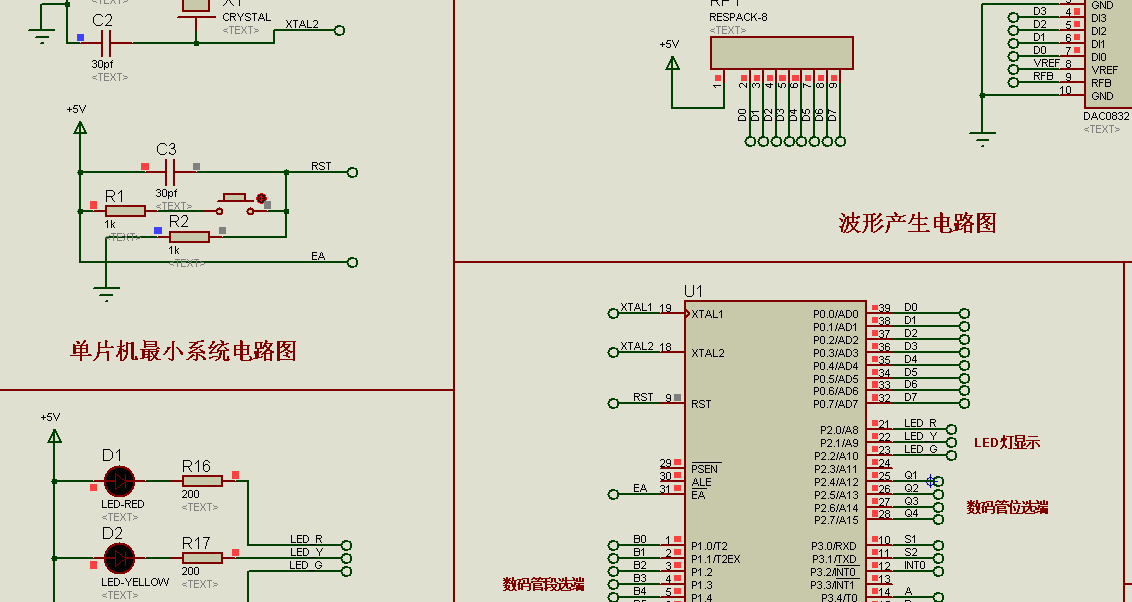

你這樣接R1和R2那要那個開關有什么用呢？不管是關閉還是打開開關，好像沒什么影響。

接線還真有問題呢，，你這沒有上拉，下拉了，R1串聯按鍵，相當于斷開了，對RST沒有起到上拉作用，反到是R2，直接和RST串接，R2接地，在實際電路中是下拉了。
另外，上、下接電阻最好4.7K或10K，1K有點小了。
附上一張標準的復位電路：

問題已經解決，謝謝回復的朋友

小潤龍 發表于 2017-4-8 22:54
RST是復位電路，proteus中自己默認帶著復位電路，不需要管他，接上復位電路是可以用的

就是用不了啊，我用I/O口接出一個LED燈，寫了測試程序進去，燈亮不了的
我在另外的仿真圖中可以用的，就是這個用不了，很奇怪

RST是復位電路，proteus中自己默認帶著復位電路，不需要管他，接上復位電路是可以用的

哪位同仁在幫忙看看，接線沒有問題的

R1和R2是1k，排阻是10K，應該都是正確的

阻值有問題？
