同求幫助

內部定時器的設置問題

bayga456 發表于 2017-4-22 09:43
TR0=1;改為T(mén)R1=1;試試，c51用TR1的溢出率，不是TR0

謝謝，就是TR0的問題！

左邊的單片機的程序是這樣的：

#include<reg51.h>

#define uchar unsigned char

sbit key=P1^0;                //定義按鍵所在端口

uchar a;                        //定義變量a 存放要發送的數據

void Init_UART()        //串口初始化 12T/定時器1作波特率發生器
{
        PCON |= 0x80;                        //使能波特率倍速位SMOD
        SCON = 0x50;                        //8位數據,可變波特率
        AUXR &= 0xBF;                        //定時器1時鐘為Fosc/12,即12T
        AUXR &= 0xFE;                        //串口1選擇定時器1為波特率發生器
        TMOD &= 0x0F;                        //清除定時器1模式位
        TMOD |= 0x20;                        //設定定時器1為8位自動重裝方式
        TL1=TH1=xxxx;                        //設定定時初值 (你自己定義波特率)
        ET1 = 0;                                //禁止定時器1中斷
        TR1 = 1;                                //啟動定時器1
        ES=1;                                        //開串口中斷
}

void delay()                                        //延時程序 自己寫 20ms夠了
{
        //...............
}

void main()
{
        Init_UART();        //初始化UART

        a=0xfe;                        //賦值 要發送的數據

        while(1)                        //主循環
        {
                if(key==0)                        //如果 按鍵按下
                {
                        delay();                        //防抖
                        if(key==0)                        //如果按鍵依舊按下
                        {
                                while(!TI);                        //等到按鍵釋放才動作
                                SBUF=a;                                //給串口緩沖區傳送數據
                                while(!TI);                        //等待發送標記
                        }
                }
        }
}

右邊的單片機的程序是這樣的：

#include<reg51.h>
#include<intrins.h>

#define uchar unsigned char

uchar b=0;                        //定義變量b 存放收到的數據
bit flag_uart=0;        //定義標記 是否接收到數據

void Init_UART()        //串口初始化 12T/定時器1作波特率發生器
{
        PCON |= 0x80;                        //使能波特率倍速位SMOD
        SCON = 0x50;                        //8位數據,可變波特率
        AUXR &= 0xBF;                        //定時器1時鐘為Fosc/12,即12T
        AUXR &= 0xFE;                        //串口1選擇定時器1為波特率發生器
        TMOD &= 0x0F;                        //清除定時器1模式位
        TMOD |= 0x20;                        //設定定時器1為8位自動重裝方式
        TL1=TH1=xxxx;                        //設定定時初值 (你自己定義波特率 和發送的一樣)
        ET1 = 0;                                //禁止定時器1中斷
        TR1 = 1;                                //啟動定時器1
        ES=1;                                        //開串口中斷
}

void Server_UART() interrupt 4        //中斷4 服務
{
        TI=0;                                                                //發送標志位 TI置0

        if(RI==1)                                                        //如果接收位1 有數據接收
        {
                RI=0;                                                                //清除接收標志 硬件可以接收數據
                b=SBUF;                                                                //從接收緩沖區SBUF讀取數據到數據緩沖區RX
                flag_uart=1;                                                //接收標記置1 收到數據
        }
}

void main()
{
        P1=0x00;                        //顯示端口清零

        Init_UART();                //串口初始化

        while(1)                        //主循環
        {
                if(flag_uart==1)        //如果 接收標記為1 收到數據
                {
                        flag_uart=0;                //接收標記清零 可以再次接收
                        P1=b;                                //賦值 P1端口值為收到的數據
                }
        }
}

把程序的TR0=1;改為T(mén)R1=1;試試

TR0=1;改為T(mén)R1=1;試試，c51用TR1的溢出率，不是TR0

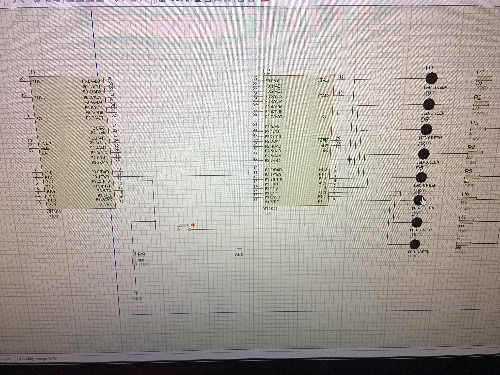

昨天看到了類似的問題，你仿真圖里的單片機晶振頻率設置的是多少，12MHz？
