單片機講義12:矩陣按鍵

查看數: 14055 | 評論數: 4 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

heiba

發布時間: 2017-11-19 02:45

正文摘要:

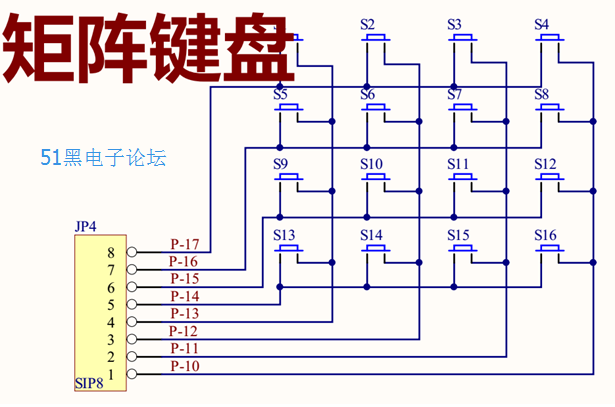

第12講矩陣按鍵知識點： 1、單片機程序的一般結構 2、 keil 基本使用 3、單片機識別按鍵的注意點 4、識別矩陣按鍵的一種方法一、單片機程序的一般結構 1、前后臺結構前后臺結構是最常用的結構。所謂 ...

回復

ID:1017814 發表于 2022-4-16 15:02

我的按鍵掃描程序如下，講老大們給于評判。
unsigned char key_scan()
{
hang1=0;
hang2=1;
hang3=1;
hang4=1;
if(lie1==0) //right    15
{
     key_delay();
if(lie1==0)
{
   return 'R'+'\0';
}
while(lie1==0);
}
if(lie2==0)    //up 14
{
     key_delay();
if(lie2==0)
{
   return 'U'+'\0';
}
while(lie2==0);
}
if(lie3==0) //down    13
{
     key_delay();
if(lie3==0)
{
   return 'D'+'\0';
}
while(lie3==0);
}
if(lie4==0) //left    12
{
     key_delay();
if(lie4==0)
{
   return 'L'+'\0';
}
while(lie4==0);
}
hang1=1;
hang2=0;
hang3=1;
hang4=1;
if(lie1==0) //ok
{
     key_delay();
if(lie1==0)
{
   return 'Y'+'\0';
}
while(lie1==0);
}
if(lie2==0)    //9
{
     key_delay();
if(lie2==0)
{
   return 9;
}
while(lie2==0);
}
if(lie3==0) //3
{
     key_delay();
if(lie3==0)
{
   return 3;
}
while(lie3==0);
}
if(lie4==0) //6
{
     key_delay();
if(lie4==0)
{
   return 6;
}
while(lie4==0);
}
hang1=1;
hang2=1;
hang3=0;
hang4=1;
if(lie1==0) //0
{
     key_delay();
if(lie1==0)
{
   return 0;
}
while(lie1==0);
}
if(lie2==0)    //8
{
     key_delay();
if(lie2==0)
{
   return 8;
}
while(lie2==0);
}
if(lie3==0) //2
{
     key_delay();
if(lie3==0)
{
   return 2;
}
while(lie3==0);
}
if(lie4==0) //5
{
     key_delay();
if(lie4==0)
{
   return 5;
}
while(lie4==0);
}
hang1=1;
hang2=1;
hang3=1;
hang4=0;
if(lie1==0) //ESC
{
     key_delay();
if(lie1==0)
{
   return 'N'+'\0';
}
while(lie1==0);
}
if(lie2==0)    //7
{
     key_delay();
if(lie2==0)
{
   return 7;
}
while(lie2==0);
}
if(lie3==0) //1
{
     key_delay();
if(lie3==0)
{
   return 1;
}
while(lie3==0);
}
if(lie4==0) //4
{
     key_delay();
if(lie4==0)
{
   return 4;
}
while(lie4==0);
}
return 0xff;
}
