STC8G1K08A單片機ADC調試 串口調試詭異問題排除

用STC8G1K08A單片機做一個音頻電平指示器，需要高速采樣信號。手冊說支持800Khz，那兩通道44.1kHz綽綽有余。
寫代碼，測試，結果發現，會偶爾有轉換結果=0的情況出現。（已在ADC腳接1/2vcc電壓，正常時結果為511）
加大采樣時間，無果
加大通道選擇時間，無果
降低ADC轉換速度，無果

結果換了一顆芯片，代碼沒動，好了。

詭異的是，過了半小時，這顆新換上來的芯片也不行了，這難道還有壽命問題。

是、電話STC售后，第一個技術給了參考工程，直接編譯下載，串口看數據，沒問題，但是采樣速度太慢無法滿足要求。后來一步步改，改到高采樣率，問題依舊。

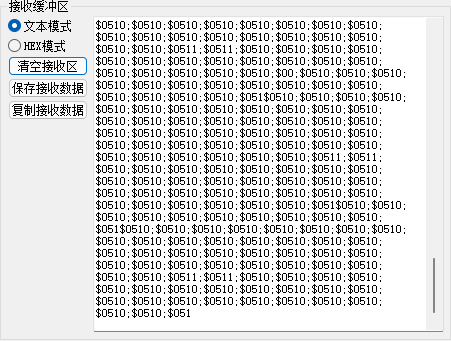

再電話STC另一個技術，讓ADC對地接一顆103電容，照做后發現，串口居然會丟字符。沒錯，再ADC腳加電容結果串口偶爾丟一個字符……

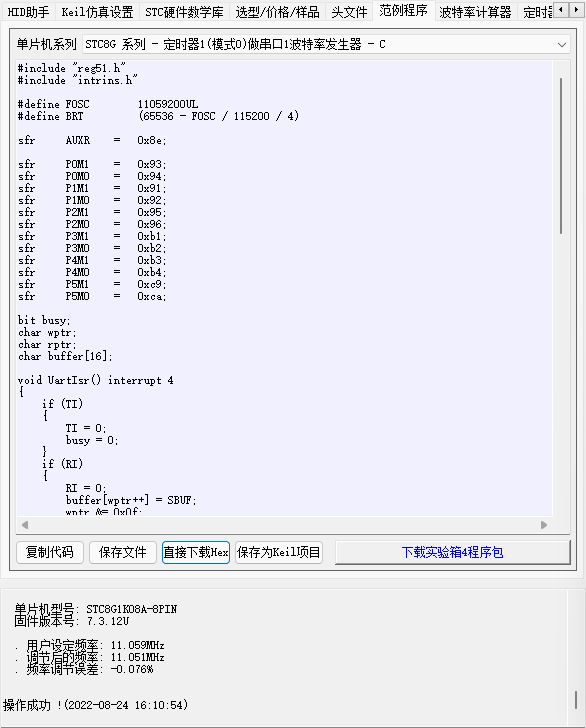

然后讓下載ISP工具里面的例程，還是丟字符。


但是，我把這個再帶的例程刷到另一塊STC8A8K的核心板上，居然正常運行，同一個HEX文件。
百般不得其解。
STC技術說是干擾問題。我心想，干擾應該是亂碼，不應該是丟字符，但是死馬當活馬醫，就試試吧。
把8A8K芯片刷個空的不影響IO的程序進去。
再把8G1K08A芯片插在這個板子上的串口上

奇跡出現了

不丟字符了，ADC也正常了……
簡直是玄學。

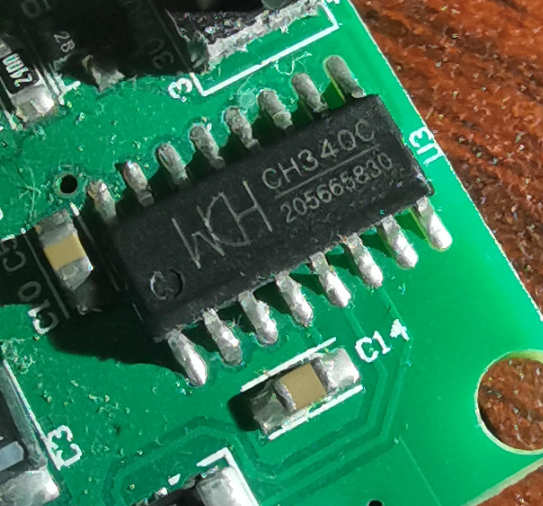

這個是正常的能用的340，用的內置振蕩器

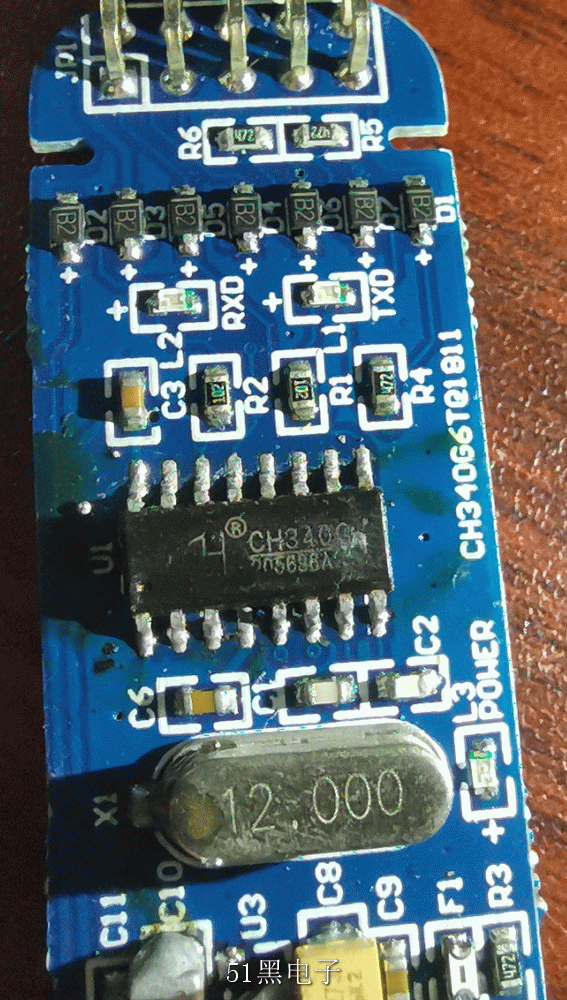

這個是外置晶振的，用起來有問題的。
當然我換過芯片，燒過一顆。
這個是廣州電子展南京沁恒展臺送的。正兒八經南京沁恒官方出品。



真是太奇怪了，后來把串口波特率調到921600bps都很正常，沒丟字符，無法解釋。

有什么情況后面再來更新。

故障情況與這個2020年的帖子非常相似。
搜索" STC8A8K64單片機ADC輸入受干擾"

STC8G1K08A的ADC的確出現這樣的問題，我遇到了，現在還沒有找到解決辦法

j1ason 發表于 2022-8-26 14:35
STC8G1K08A的ADC的確出現這樣的問題，我遇到了，現在還沒有找到解決辦法

ADC腳對地并接一顆103的小電容試試

你是用PC接收看結果的。CPU從串口出去，數據還需經轉成USB信號，再入PC機。傳輸過程序會不會丟數據呢？

串口電平轉換芯片，受電腦電腦電源干擾，會有所影響

首先，ADC輸入腳對地接電容會影響串口發送數據這種詭異的現象，是我沒有聽說過的，是否是別的原因導致的？
其次，高速采樣并且每個采樣點都返回，你是實時返回還是采樣了一串數據再返回？
再次，你的ADC配置情況是怎樣的？

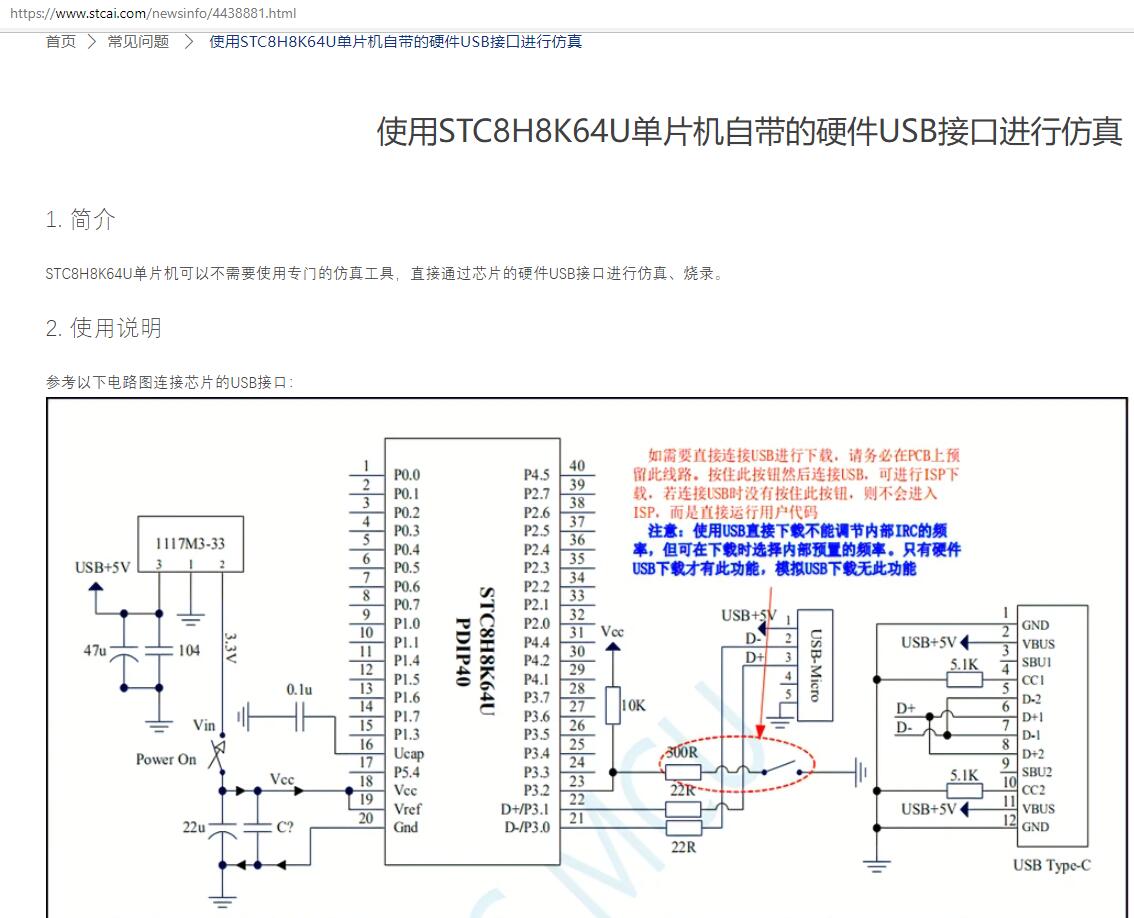

  樓主可以說說您的ADC具體配置情況是怎樣的？可以聯系我 安排建群一對一支持您答疑解惑。另外后期可以直接用 STC8H8K64U-45MHz-TSSOP20, 能用自帶的硬件USB下載，硬件USB仿真，沒有理由再外接 包郵RMB2元以上的轉串口了，還不能仿真。 用第三方轉串口 給 MCU 下載程序，由于第三方轉串口內部 IRC 誤差會 疊加到 STC8/STC32G的內部時鐘上 會把時鐘 搞偏了，造成批量生產時通信誤差加大。
