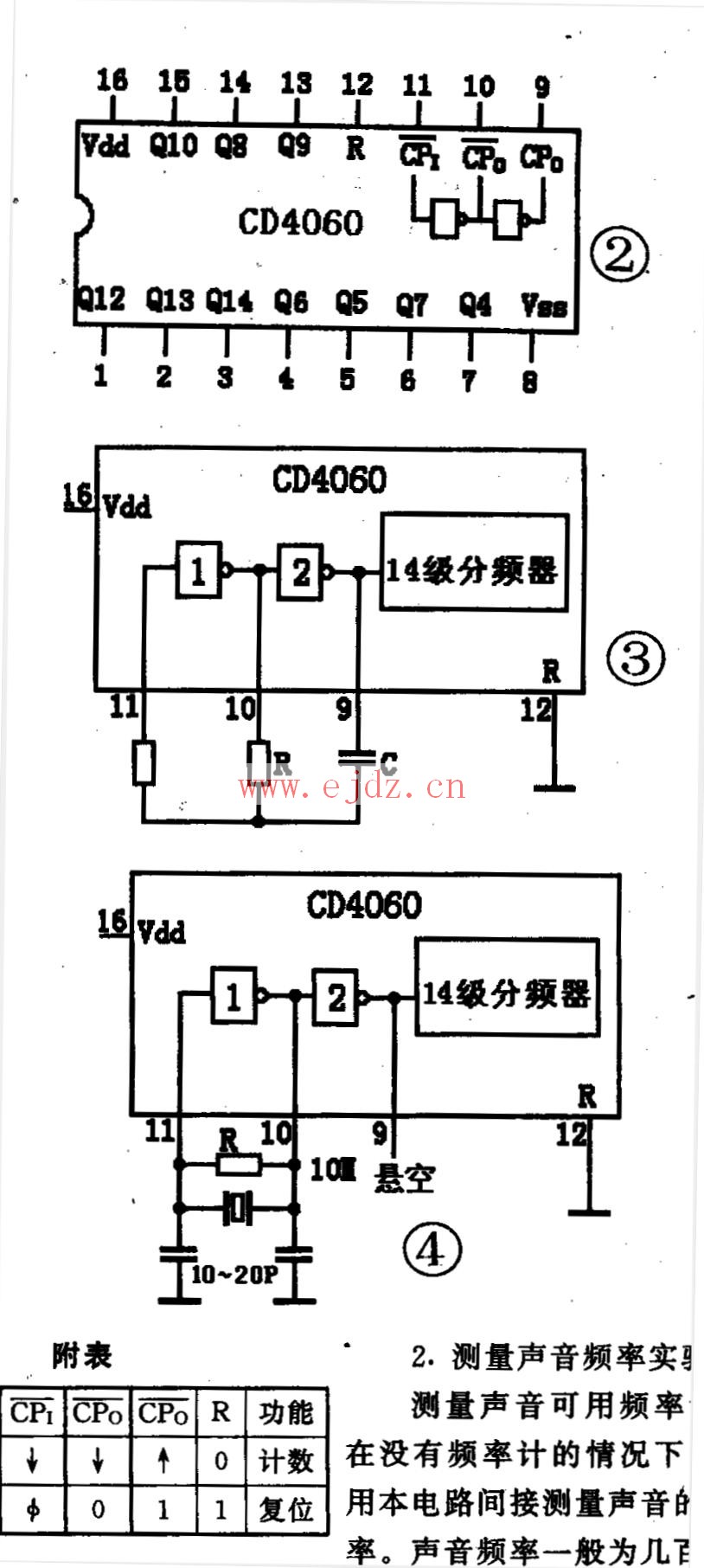

CD4060引腳圖
簡介：
CD4000系列的芯片，除了跟74系列的電氣特性有所區別外，例如：
1) 電壓范圍寬，應該可以工作在3V～15V，輸入阻抗高，驅動能力差外，跟74系列
的功能基本沒有區別；
2) 輸入時，1/2工作電壓以下為0，1/2工作電壓以上為1；
3) 輸出時，1=工作電壓；0=0V
4) 驅動能力奇差，在設計時最多只能帶1個TTL負載；
5) 如果加上拉電阻的話，至少要100K電阻；
6) 唯一現在使用的可能就是計數器，CD4060的計數器可以到14級二進制串行計數/
分頻器，這個74系列的做不到這么高；
下載地址：
http://www.100y.com.tw/asp/class36_40.htm
http://www.100y.com.tw/pdf_file/CD4060.PDF
