LM324資料：
LM324為四運放集成電路，采用14腳雙列直插塑料封裝。，內部有四個運算放大器，有相位補償電路。電路功耗很小，lm324工作電壓范圍寬，可用正電源3～30V，或正負雙電源±1．5V～±15V工作。它的輸入電壓可低到地電位，而輸出電壓范圍為O～Vcc。它的內部包含四組形式完全相同的運算放大器，除電源共用外，四組運放相互單獨。每一組運算放大器可用如圖所示的符號來表示，它有5個引出腳，其中“+”、“-”為兩個信號輸入端，“V+”、“V-”為正、負電源端，“Vo”為輸出端。兩個信號輸入端中，Vi-（-）為反相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相反；Vi+（+）為同相輸入端，表示運放輸出端Vo的信號與該輸入端的相位相同。

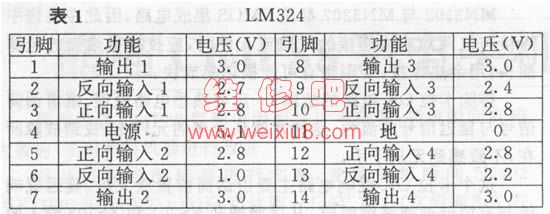

LM324引腳排列見圖1。2。 lm124、lm224和lm324引腳功能及內部電路完全一致。lm124是軍品；lm224為工業品；而lm324為民品。由于LM324四運放電路具有電源電壓范圍寬，靜態功耗小，可單電源使用，價格低廉等特點，因此他被非常廣泛的應用在各種電路中。
lm324引腳圖
lm324管腳圖
lm324原理圖
lm324工作電壓

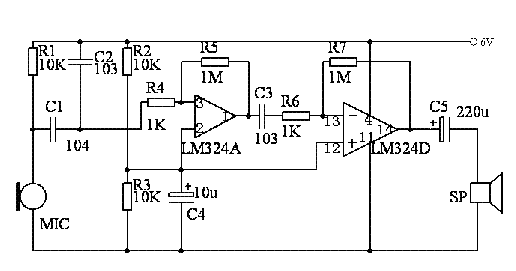

lm324無線話筒應用電路
