CD4051/CC4051是單8通道數字控制模擬電子開關，這東西比較不錯，以前以為是非線性的了，但最近工作上用到了，才發現，這東西是線性的。非常好用，4051是8個轉1個的電子開關，相當于輸入八個，輸出 1個，但輸入和輸出可以兌換，管腳設置，有4個，aa，bb，cc ，還有一個片選，當選中一個通道時，輸入和輸出用萬用表測的大概2百歐的電阻，而且輸入和輸出可以兌換，關鍵是全程線性度比較好，實際測出0-5v，線性度，基本沒有太大的變化。可以用在ad多路采集，或者是da切換輸出。效果應該比較理想，和繼電器差不多。但比繼電器好在沒有聲音。如果你不用不上8通道的，還有cd4066四雙向模擬開關等其他器件，可以對付很多線性的東西，效果應該都比較理想，順便提出一個問題，在提升電源電壓時，通道之間的內阻會降小，我試了在12v時，內阻可以降到大約100多歐，但aa，bb，cc，片選可能也要相應的提升電平了，比較麻煩。

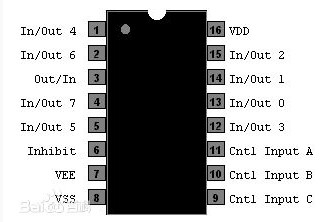

                    CD4051引腳圖




CD4051有A、B和C三個二進制控制輸入端以及INH共4個輸入，具有低導通阻抗和很低的截止漏電流。幅值為4.5～20V的數字信號可控制峰峰值至20V的模擬信號。例如，若VDD=+5V，VSS=0，VEE=-13.5V，則0～5V的數字信號可控制-13.5～4.5V的模擬信號。這些開關電路在整個 VDD-VSS和VDD-VEE電源范圍內具有極低的靜態功耗，與控制信號的邏輯狀態無關。當INH輸入端=“1”時，所有的通道截止。只有當INH=0 時，三位二進制信號才可以選通8通道中的一個通道，連接該輸入端至輸出。其中VEE可以接負電壓，也可以接地。當輸入電壓有負值時，VEE必須接負電壓，其他時候可以接地。

輸入狀態 接通通道
