74LS47是BCD-7段數碼管譯碼器/驅動器， 74LS47的功能用于將BCD碼轉化成數碼塊中的數字,通過它解碼， 可以直接把數字轉換為數碼管的顯示數字， 從而簡化了程序，節約了 單片機的IO開銷。 因此是一個非常好的芯片！但是由于目前從節約成本的角度考慮， 此類芯片已較少用， 大部份情況下都是用動態掃描數碼管的形式來實現數碼管顯示。
74LS47資料下載：http://www.alldatasheet.com/view.jsp?Searchword=74LS47

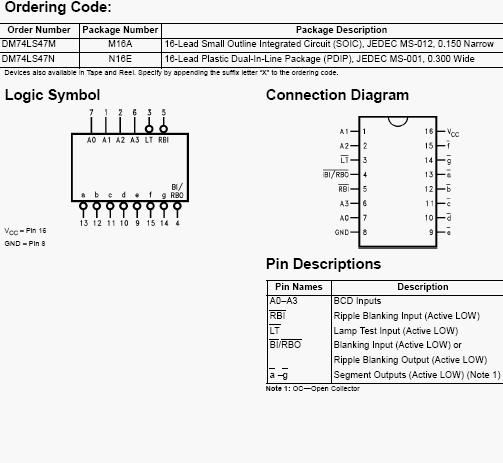

74ls47引腳圖,74ls47管腳功能
74LS47譯碼器原理：
譯碼為編碼的逆過程。它將編碼時賦予代碼的含義“翻譯”過來。實現譯碼的邏輯電路成為譯碼器。譯碼器輸出與輸入代碼有唯一的對應關系。74LS47是輸出低電平有效的七段字形譯碼器，它在這里與數碼管配合使用，表2列出了74LS47的真值表，表示出了它與數碼管之間的關系。
表1<74LS47功能表>
輸 入 輸 出 顯示數字符號
LT(——) RBI(——-) A3 A2 A1 A0 BI(—)/RBO(———)
a(—) b(—) c(—) d(—) e(—) f(—) g(—)
1 1 0 0 0 0 1 0 0 0 0 0 0 1 0
1 X 0 0 0 1 1 1 0 0 1 1 1 1 1
1 X 0 0 1 0 1 0 0 1 0 0 1 0 2
1 X 0 0 1 1 1 0 0 0 0 1 1 0 3
1 X 0 1 0 0 1 1 0 0 1 1 0 0 4
1 X 0 1 0 1 1 0 1 0 0 1 0 0 5
1 X 0 1 1 0 1 1 1 0 0 0 0 0 6
1 X 0 1 1 1 1 0 0 0 1 1 1 1 7
1 X 1 0 0 0 1 0 0 0 0 0 0 0 8
1 X 1 0 0 1 1 0 0 0 1 1 0 0 9
X X X X X X 0 1 1 1 1 1 1 1 熄滅
1 0 0 0 0 0 0 1 1 1 1 1 1 1 熄滅
0 X X X X X 1 0 0 0 0 0 0 0 8
(1)LT(——)：試燈輸入，是為了檢查數碼管各段是否能正常發光而設置的。當LT(——)=0時，無論輸入A3 ，A2 ，A1 ，A0為何種狀態，譯碼器輸出均為低電平，若驅動的數碼管正常，是顯示8。
(2)BI(—)：滅燈輸入，是為控制多位數碼顯示的滅燈所設置的。BI(—)=0時。不論LT(——)和輸入A3 ，A2 ，A1，A0為何種狀態，譯碼器輸出均為高電平，使共陽極7段數碼管熄滅。
(3)RBI(——-)：滅零輸入，它是為使不希望顯示的0熄滅而設定的。當對每一位A3= A2 =A1 =A0=0時，本應顯示0，但是在RBI(——-)=0作用下，使譯碼器輸出全1。其結果和加入滅燈信號的結果一樣，將0熄滅。
(4)RBO(———)：滅零輸出，它和滅燈輸入BI(—)共用一端，兩者配合使用，可以實現多位數碼顯示的滅零控制。
