74hc245是一種在單片機系統中常用的驅動器，三態輸出八路收發器，她在電路中的作用是：增加io口的驅動能力，比如說51單片機的io口本身的驅動電流較小但所帶的負載很大，這種時候就可以使用74hc245來增強io口的驅動能力，下面介紹一下74hc245的管腳圖等資料.

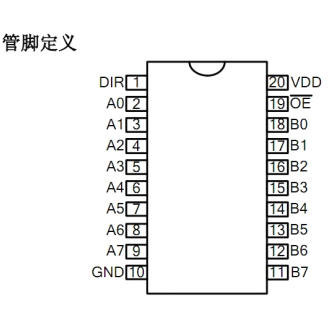

                74hc245引腳圖

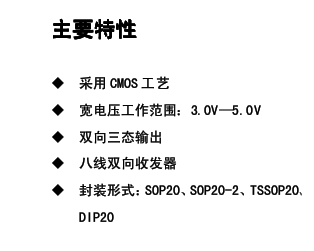

               74hc245電壓封裝等

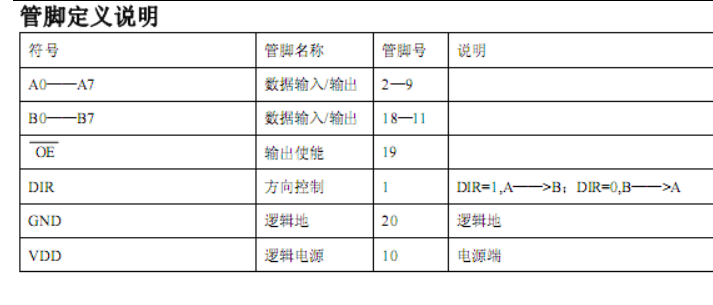

               74hc245管腳定義

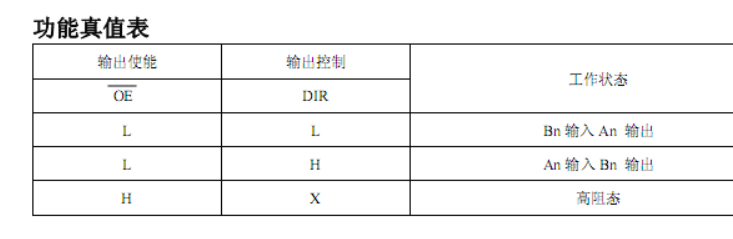

                         74hc245真值表

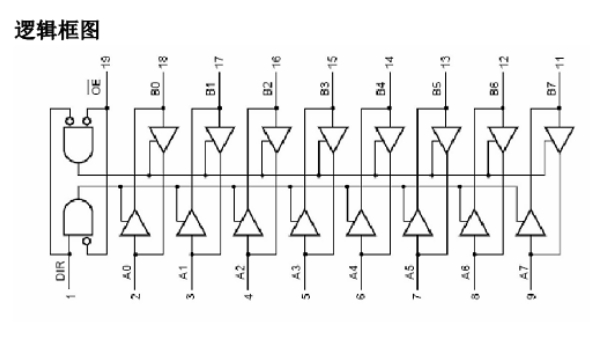

                            74hc245邏輯圖

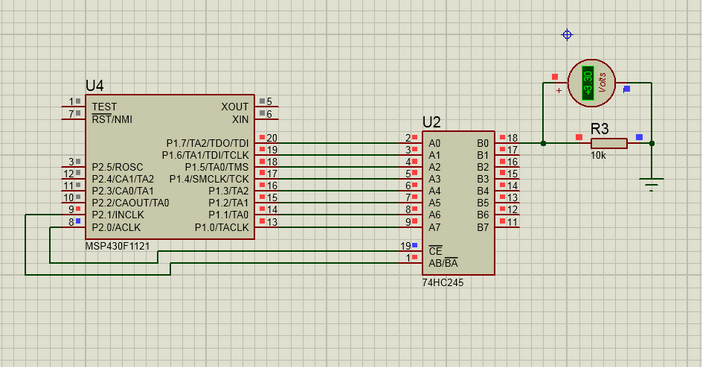

                   74hc245應用電路


下面提供74hc245的中文資料下載: http://www.zg4o1577.cn/f/74HC245_ch.pdf
