在談AL422B芯片之前先來介紹一些關于fifo的基礎知識，有e文好的也可以看原廠的pdf資料 下載地址：是：http://www.zg4o1577.cn/f/AL422B_Data_Sheets.pdf

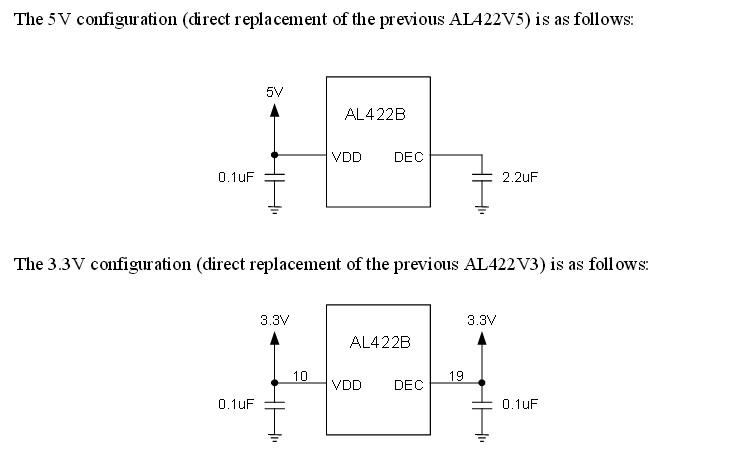

下圖是此芯片5v與3.3v的電源電路圖：

FIFO是英文First In First Out 的縮寫，是一種先進先出的數據緩存器，沒有外部讀寫地址線，但只能順序寫入、讀出數據，其內部讀寫指針自動加1，不能決定讀取或寫入某個指定的地址。FIFO一般用于不同時鐘域之間的數據傳輸。對于單片FIFO來說，主要有兩種結構：觸發導向結構和零導向傳輸結構。觸發導向傳輸結構的FIFO是由寄存器陣列構成的，零導向傳輸結構的FIFO是由具有讀和寫地址指針的雙口RAM構成，如圖4-1：



圖4-1  FIFO框圖





當/WE為低電平時，在WCK信號的上升沿，數據通過DI7—DI0寫入到寫寄存器，參照WCK的輸入周期，寫入的數據須滿足建立時間和保持時間的要求。當/WE為高電平時，寫操作被禁止，寫地址指針停在當前位置上；當/WE再次變為低電平時，寫地址指針從當前位置開始。


當/RE和/OE均為低電平時，在RCK信號的上升沿，數據由DI7—DI0輸出。當/RE為高電平時，讀地址指針停在當前位置上；當/RE再次變為低電平時，讀地址指針從當前位置開始。執行讀操作時，/OE須為低電平，如/OE為高電平，則數據輸出端均為高阻態，且讀地址指針仍然同步加1。/RE和/OE須參照RCK的輸入周期，滿足建立時間和保持時間的要求。
