1394接口也稱Firewire火線接口，是蘋果公司開發的串行標準。全稱是IEEE1394，它是IEEE標準化組織制定的一項具有視頻數據傳輸速度的串行接口標準。它的定義是相同的。同USB一樣，1394也支持外設熱插拔，可為外設提供電源，省去了外設自帶的電源，能連接多個不同設備，支持同步數據傳輸。
IEEE1394接口的特點可以歸結如下:
(1)高速率
IEEE1394接口-1995中規定速率為100Mbit/s到400Mbit/s。IEEE1394接口b中更高的速度是800Mbit/s到3.2Gbit/s。其實400Mbps就幾乎可以滿足所有的要求。現在通常可能達到的物理流LSI速度是200Mbps。另外,實際傳輸?shù)臄?shù)據一般都要經過壓縮處理,并不是直接傳輸原始視頻數據。因此可以說,200Mbps已經是能夠滿足實際需要的速度。但對多路數字視頻信號傳輸來說,傳輸速率總是越高越好、永無止境。
(2) 實時性
IEEE1394接口的特點是利用等時性傳輸來保證實時性。在這一點上,SSA,FiberChannel及Ultra SCSI也都與IEEE1394接口具有同樣的性能。
(3) 采用細纜,便于安裝
4. 根信號線與2根電源線構成的細纜使安裝十分簡單,而且價格也比較便宜。但接點間距只有4.5米,似乎略顯不足。所以也有人在探討延伸接點間距的方法。已發表的實驗品POF可以將接點間距延長至70米。
(4) 總線結構
IEEE1394接口是總線,不是I/O。向各裝置傳送數據時,不是像網絡那樣用I/O傳送數據,而是按IEEE1212標準讀寫列入轉換的空間。總之,從上一層看,IEEE1394接口是與PCI相同的總線。
(5) 熱插拔
能帶電插拔。增刪新裝置,不必關閉電源,操作非常簡單。
(6) 即插即用
增加新裝置不必設定ID,可自動予以分配。SCSI使用者必須設定SCSI地址,而IEEE1394接口的使用者不需要任何相關知識,操作非常簡單,接上就可以用。
ieee1394分為兩種傳輸方式：Backplane模式和Cable模式。Backplane模式最小的速率也比USB1.1最高速率高，分別為12.5Mbps/s 、25Mbps/s 、50Mbps/s，可以用于多數的高帶寬應用。Cable模式是速度非常快的模式，分為100Mbps/s 、200Mbps/s 和400Mbps/s幾種，在200Mbps/s下可以傳輸不經壓縮的高質量數據電影。
1394b 是1394a 技術的向下兼容性擴展。1394b能提供800 Mbps/s或更高的傳輸速度。
ieee1394接口
ieee1394接口定義:
IEEE 1394-1995:
Pin No. Signal Name Signal Inter Connection
Inter Connection with i-Link
1 VP Cable power 1
2 VG Cable ground 2
3 TPB* Strobe on receive, data on transmit (differential pair) 5 1
4 TPB 6 2
5 TPA* Strobe on receive, data on transmit (differential pair) 3 3
6 TPA 4 4

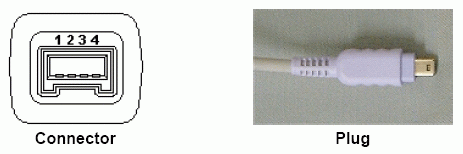

i-Link: 4-pin type IEEE 1394-1995
Pin No. Signal Name Signal Inter Connection
Inter Connection with 1394-1995
1 TPB* Strobe on receive, data on transmit (differential pair) 3 5
2 TPB 4 6
3 TPA* Strobe on receive, data on transmit (differential pair) 1 3
4 TPA 2 4
