RGB是專業繪圖用的，不是專業顯卡看不出區別來,MPU接口方式：顯示數據寫入DDRAM，常用于靜止圖片顯示。下面我們來看看什么是rgb接口，
RGB接口方式：顯示數據不寫入DDRAM，直接寫屏，速度快，常用于顯示視頻或動畫用。
只有TFT模塊才有RGB接口。
MPU接口方式：LCD只有數據線，讀寫線，片選，復位。
RGB接口方式：LCD有數據線，行場掃描線，clk線。
最主要的區別是RGB接口需要行場掃描線，clk線。而MPU接口不需要。
RGB模式：大屏采用較多的模式，數據位傳輸也有6位，16位和18位之分。連線一般有：VSYNC，HSYNC
，DOTCLK，VLD，ENABLE，剩下就是數據線。它的優缺點正好和MCU模式相反。
| RGB接口 |

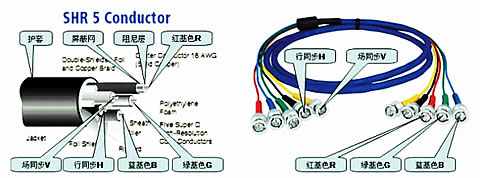

| 專業的顯示設備除了有 D15 接口外，還有 rgbhv 的 BNC 接口。 |
| |
 |
| |
|
 |
RGB的焊接方法 |
| |
| 非常簡單一一即可，注意選用 75 歐的 BNC 頭。 |
| D15轉RGBHV連接 |
| |
 |
| |
|
RBGHV
|
D15
|
|
紅線的芯線
|
腳 1
|
|
紅線的屏蔽線
|
腳 6
|
|
綠線的芯線
|
腳 2
|
|
綠線的屏蔽線
|
腳 7
|
|
藍線的芯線
|
腳 3
|
|
藍線的屏蔽線
|
腳 8
|
|
黑線的芯線
|
腳 13
|
|
黑線的屏蔽線
|
腳 10
|
|
黃線的芯線
|
腳 14
|
|
黃線的屏蔽線
|
腳 11
|
|
|
D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地
|
|
|
|
