vga轉rgbhv連接線圖

作者:佚名   來源:不詳   點擊數:…  更新時間：2008年02月20日   【字體：大 中 小】

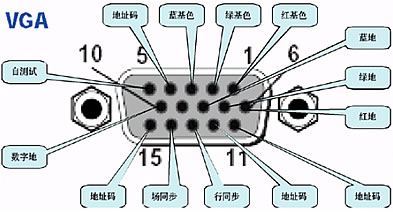

  VGA接口定義
　

管腳

定義

1

紅基色 red

2

綠基色 green

3

藍基色 blue

4

地址碼 ID Bit

5

自測試 ( 各家定義不同 )

6

紅地

7

綠地

8

藍地

9

保留 ( 各家定義不同 )

10

數字地

11

地址碼

12

地址碼

13

行同步

14

場同步

15

地址碼 ( 各家定義不同 )

pc機D15的焊接方法
　
選擇3+4pc視頻線的焊接方法為：（注意D15接頭一定選用金屬殼）


3+4 線

D15

紅線的芯線

腳 1

紅線的屏蔽線

腳 6

綠線的芯線

腳 2

綠線的屏蔽線

腳 7

藍線的芯線

腳 3

藍線的屏蔽線

腳 8

黑線

腳 10

棕線

腳 11

黃線

腳 13

白線

腳 14

外層屏蔽

D15 端殼壓接
　
還有一種非常適用的焊接方法：就是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到 D15 端殼。

宏控中控系統投影機輸出口（VGA)
　
選擇 3+4 計算機視頻線的傳統焊法為：（注意 D15 接頭一定選用金屬外殼）


5 線

D15

紅基色 red (R)

腳 1

綠基色 green(G)

腳 2

藍基色 blue(B)

腳 3

行同步(H)

腳 13

場同步(V)

腳 14

地線

D15 端殼壓接
　
　

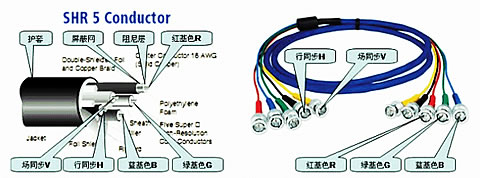

RGB接口
專業的顯示設備除了有 D15 接口外，還有 rgbhv 的 BNC 接口。
　
　

RGB的焊接方法

非常簡單一一即可，注意選用 75 歐的 BNC 頭。
D15轉RGBHV連接

　

RBGHV

D15

紅線的芯線

腳 1

紅線的屏蔽線

腳 6

綠線的芯線

腳 2

綠線的屏蔽線

腳 7

藍線的芯線

腳 3

藍線的屏蔽線

腳 8

黑線的芯線

腳 13

黑線的屏蔽線

腳 10

黃線的芯線

腳 14

黃線的屏蔽線

腳 11


D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地
　
