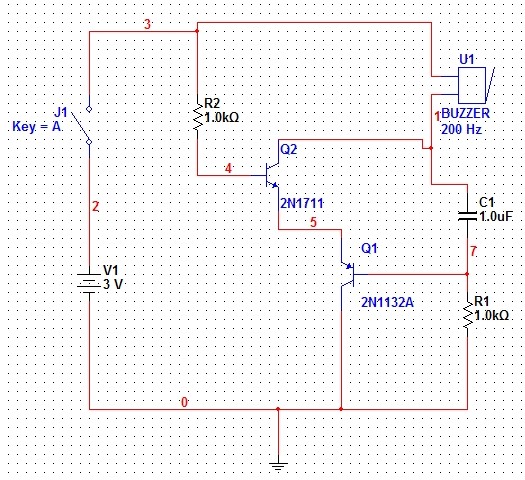

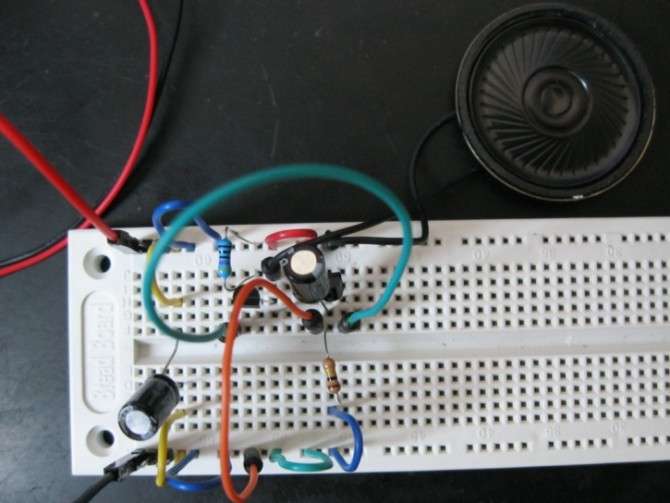

下面介紹一個由三極管搭建的互補超低頻振蕩器電路 下面是電路圖與實物圖.
.jpeg)
.jpeg)
電路分析：開關閉合瞬間，由于C1二端電壓不能突變，Q2的集電極和Q1的基極電位相同都是3V此刻，二個三極管不導通,隨著充電電流逐漸減少，C1和 R1構成分壓電路，R1二端電流減少，7號點電位降低，當降到到一定值，二個三極管導通，C1通過導通的2個三極管放電，放電完畢后，重復上面的動作，使 得喇叭U1發(fā)聲 。
