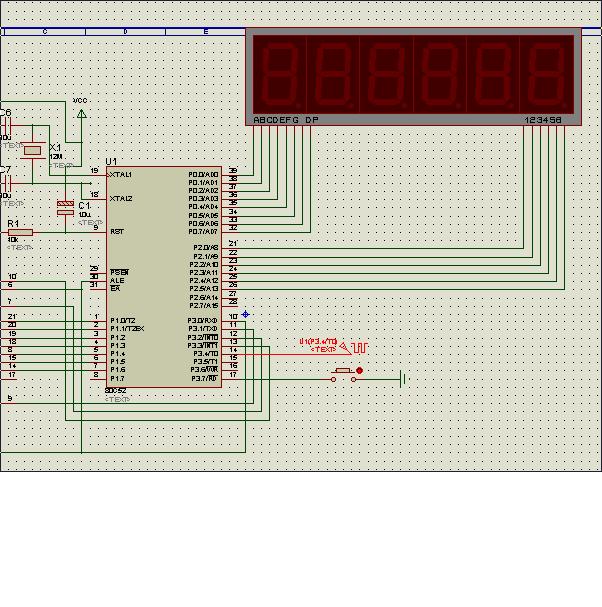

這個是電路原理圖

***********************************************
**************入門級頻率計設計******************
***************精度低，希望各位初學者在此基礎上修改為精度更高的程序*********************
本程序使用了，動態掃描，中斷定時/計數等資源，電路圖如上設計者：liujy
日期：2010/03/25*******************************/
#include <reg52.h>
#define uchar unsigned char
sbit w1=P2^0;
sbit w2=P2^1;
sbit w3=P2^2;
sbit w4=P2^3;//位控
sbit w5=P2^4;
sbit w6=P2^5;
sbit s=P3^7;//啟動鍵
bit flag;//標簽
uchar ss,sg,fs,fg,ms,mg, shu=1;//顯示位變量，由數字鐘變來
uchar t0,t1,t2,a;
unsigned long num,x,y;
unsigned char code table1[]={0xc0,0xf9,0xa4,0xb0,  //0-f
                             0x99,0x92,0x82,0xf8,
                             0x80,0x90,0x88,0x83,
                             0xc6,0xa1,0x86,0x8e};
void delay(int z)//延時子程序
{
    int h,t;
    for(h=z;h>0;h--)
       for(t=110;t>0;t--);
}
void iint()//初始化函數
 {
 flag=0;
 TMOD=0x15;//t1為定時器，t0為計數器模式
 TH1=(65536-4000)/256;//設初值
 TL1=(65536-4000)%256;
 TH0=0;
 TL0=0;
 EA=1;       //開總中斷
 ET0=1;//開中斷允許
 ET1=1;//開中斷允許
 TR1=1;//開中斷控制
 TR0=1;//開中斷控制
}
 void main()
{
loop:  if(s==0)//按鍵啟動
         {
          while(s!=0);//等按鍵松手
          a++;//功能變量
         }
  if(a==1)
 {
   iint();
  //while(1)
  //   {



   while(1)
        {
     if(t1==250)
      {
       t1=0;
     EA=0;//關中斷
      TR0=0;//開中斷控制，可省
   flag=1;//標簽標志置位
   }

             y=TH0*256+TL0;//賦值部分
             x=t0*65536;
             num=x+y;
             ss=num/100000;
             num=num%100000;//賦值部分
             sg=num/10000;
             num=num%10000;
             fs=num/1000;
             num=num%1000;
             fg=num/100;//賦值部分
             num=num%100;
             ms=num/10;
             num=num%10;
             mg=num%10;
            if(flag==1)//動態掃描顯示
             {
            P2=0;//數據口
             w1=1;
             P0=table1[ss];
             delay(shu);
             P2=0;
             w2=1;
             P0=table1[sg];
             delay(shu);

             P2=0;
             w3=1;
             P0=table1[fs];
             delay(shu);
             P2=0;
             w4=1;
             P0=table1[fg];
             delay(shu);
             P2=0;
             w5=1;
             P0=table1[ms];
             delay(shu);
             P2=0;
             w6=1;
             P0=table1[mg];
             delay(shu);
             //num=0;
             if(s==0){   while(s!=0);a++;}
             if(a==2)
             {
     a=0;
              goto loop;
             }
          }

       }
     // }

  }
}
void timer0() interrupt 1
{
 TH0=0;
 TL0=0;
 t0++;

}
 void timer1() interrupt 3
{
    TH1=(65536-4000)/256;
    TL1=(65536-4000)%256;
    t1++;

}
