2010年3月18日
學習了電路板的制作后，又經過一段時間的刻苦鉆研，經歷過無數次的失敗，我沒有放棄，沒有抱怨，不斷發現問題并改正.

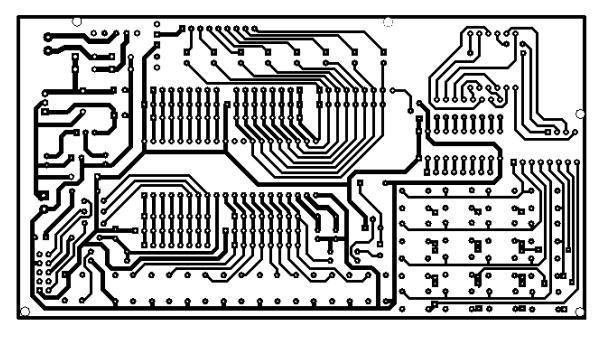

花了一段時間，重新設計了我的51學習板，。板子上面集合了 穩壓電路，ISP下載端口，4位數碼管，矩陣鍵盤。穩壓電路添加總控制開關，添加+5V電源輸入輸出接口，ISP下載端口根據買回來的編程器輸出端口而設定，40腳活動芯片插座。
2010年3月24日
經過幾天的努力，C51學習板制作成功，無需調試直接在線編程測試。還缺少很多元件，整塊板子沒有全部安裝好。變壓器壞了，沒有對穩壓電路進行檢測。
2010年3月25日

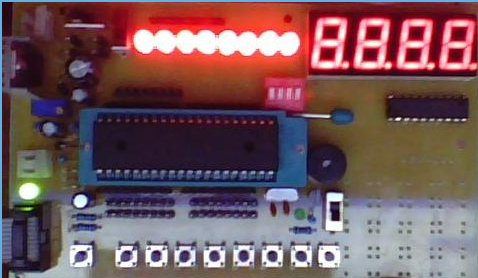

今天焊接數碼管模塊，并成功顯示。

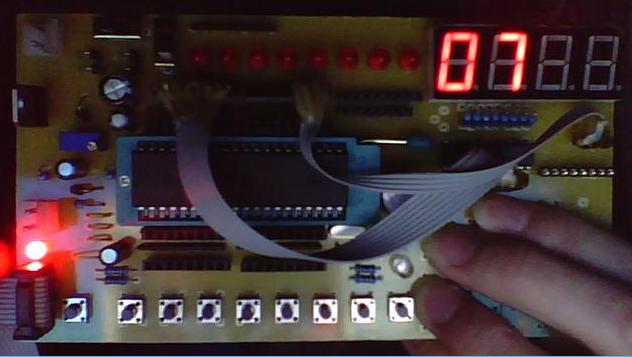

2010年3月28日 修改后的51學習板
學習單片機，能自己手工做一塊最簡單的學習板是必須的，這樣才能更好的學習C51編程。因為學習單片機要用到硬件和軟件相結合，會在硬件上面調試軟件。別過度依賴仿真，仿真時候軟件沒問題，但是不一定就能完全在硬件上運行，有時候需要調試修改。要懂得手工制作電路板，懂電路板圖的繪制，元件功能特點，合理布局，電氣走向，要方便適用，電路板大小要合理，單面板中元件之間的間隙不宜太過于狹小，會影響焊接調試和拆裝。盡量減少跳線和縮短跳線的距離，可以減少硬件的故障率，便于檢測。覆銅板不易于多次拆卸，容易損壞銅板，造成脫落。
由于經驗不足，上次做出來的學習板有很多不方便的地方，后來發現實在不好用，花了兩天時間修改了電路板元件布局和走線，把原來數碼管的前端排線去掉，直接在電路板走線，把數碼管的限流電阻隱藏在數碼管下面，以節省空間，添加數碼管位選開關，換掉ISP下載端口，添加喇叭開關，板子比原來縮短2個厘米。銅板上刷了松香，防止銅板氧化。。。。元件沒有全部安裝完。。。
