終于把基于STM32的示波器做出來啦！本來想用外部高速AD做一個1Mhz采樣率的示波器，由于自己沒有制作示波器經驗，手頭上也沒現成的IC，于是就先利用STM32內部的12位AD做了一個簡易示波器，小練一下示波器的制作，以后有時間再繼續做一個實用性較強的便攜式示波器吧。
該示波器的硬件配置為：3.7V鋰電池供電，顯示屏為帶觸摸的16位3.2寸TFT液晶，主控芯片為STM32F103VC。為了省事，信號觸發采用軟件觸發，幅值、周期、XY軸偏移都是通過觸控屏來設置。（由于宿舍沒有函數發生器，下面演示圖片中的波形是由LM358搭出來的簡易信號發生器，波形非常不規則）

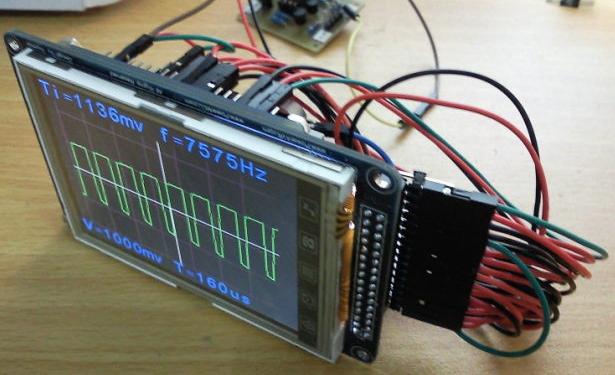

下為示波器的實物圖（后面那塊小小的東西為簡陋的波形發生器）：

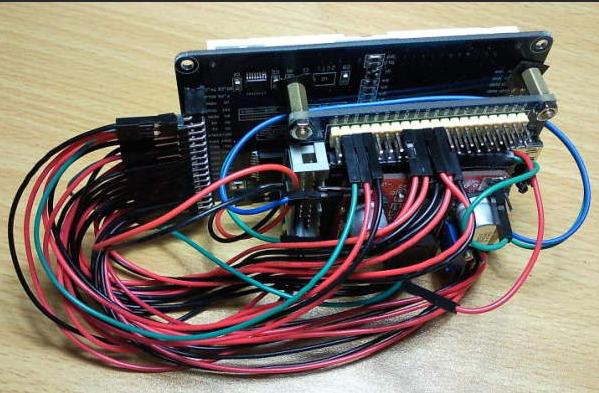

背面（用杜邦線臨時搭出來的，很亂~~呵呵）：
58.8kHz的波形（這不知道是什么波來的，太別捏啦）：
實現原理就不說啦，硬件太簡單了，主要就是程序?qū)懞镁涂梢浴５纫院蟀巡捎猛獠扛咚貯D采樣的示波器做出來再詳細說一下心得。
