最近用到雙通道ADC0832，發現網上的程序很多不能使用，存在各種各樣的一些問題。現提供完整的C程序，供電子愛好者交流使用。
下面是關于ADC0832的一些資料（部分資料來自互聯網，但均經檢驗正確無誤，放心使用）：
ADC0832 是美國國家半導體公司生產的一種8 位分辨率、雙通道A/D轉換芯片。由于它體積小，兼容性，性價比高而深受單片機愛好者及企業歡迎，其目前已經有很高的普及率。
ADC0832 具有以下特點：
· 8位分辨率；
· 雙通道A/D轉換；
· 輸入輸出電平與TTL/CMOS相兼容；
· 5V電源供電時輸入電壓在0~5V之間；
· 工作頻率為250KHZ，轉換時間為32μS；
· 一般功耗僅為15mW；
· 8P、14P—DIP（雙列直插）、PICC 多種封裝；
· 商用級芯片溫寬為0°C to +70°C，工業級芯片溫寬為−40°C to +85°C；
芯片接口說明：
· CS_ 片選使能，低電平芯片使能。
· CH0 模擬輸入通道0，或作為IN+/-使用。
· CH1 模擬輸入通道1，或作為IN+/-使用。
· GND 芯片參考0 電位（地）。
· DI 數據信號輸入，選擇通道控制。
· DO 數據信號輸出，轉換數據輸出。
· CLK 芯片時鐘輸入。
· Vcc/REF 電源輸入及參考電壓輸入（復用）。
ADC0832 為8位分辨率A/D轉換芯片，其最高分辨可達256級，可以適應一般的模擬量轉換要求。其內部電源輸入與參考電壓的復用，使得芯片的模擬電壓輸入在0~5V之間。芯片轉換時間僅為32μS，據有雙數據輸出可作為數據校驗，以減少數據誤差，轉換速度快且穩定性能強。獨立的芯片使能輸入，使多器件掛接和處理器控制變的更加方便。通過DI 數據輸入端，可以輕易的實現通道功能的選擇。
單片機對ADC0832 的控制原理：

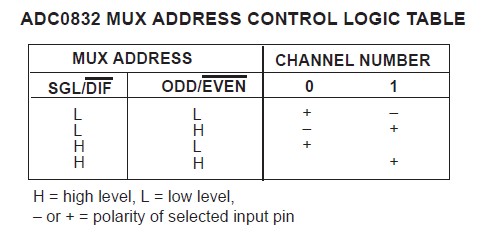

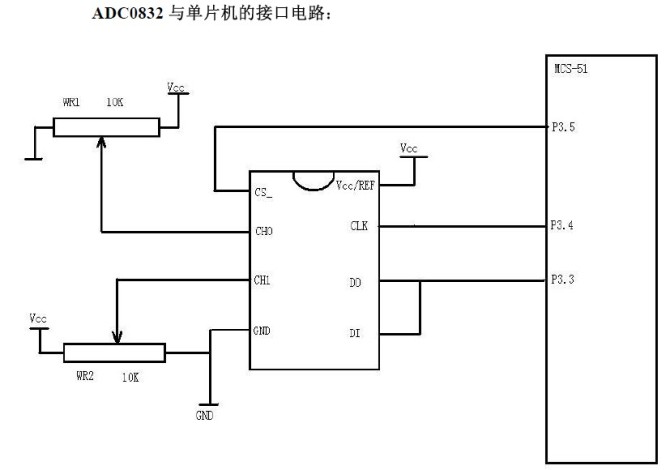

正常情況下ADC0832 與單片機的接口應為4條數據線，分別是CS、CLK、DO、DI。但由于DO端與DI端在通信時并未同時有效并與單片機的接口是雙向的，所以電路設計時可以將DO和DI 并聯在一根數據線上使用。當ADC0832未工作時其CS輸入端應為高電平，此時芯片禁用，CLK 和DO/DI 的電平可任意。當要進行A/D轉換時，須先將CS使能端置于低電平并且保持低電平直到轉換完全結束。此時芯片開始轉換工作，同時由處理器向芯片時鐘輸入端CLK 輸入時鐘脈沖，DO/DI端則使用DI端輸入通道功能選擇的數據信號。在第1 個時鐘脈沖的下沉之前DI端必須是高電平，表示啟始信號。在第2、3個脈沖下沉之前DI端應輸入2 位數據用于選擇通道功能，其功能項見下圖。
當此2 位數據為“1”、“0”時，只對CH0 進行單通道轉換。當2位數據為“1”、“1”時，只對CH1進行單通道轉換。當2 位數據為“0”、“0”時，將CH0作為正輸入端IN+，CH1作為負輸入端IN-進行輸入。當2 位數據為“0”、“1”時，將CH0作為負輸入端IN-，CH1 作為正輸入端IN+進行輸入。到第3 個脈沖的下沉之后DI端的輸入電平就失去輸入作用，此后DO/DI端則開始利用數據輸出DO進行轉換數據的讀取。從第4個脈沖下沉開始由DO端輸出轉換數據最高位DATA7，隨后每一個脈沖下沉DO端輸出下一位數據。直到第11個脈沖時發出最低位數據DATA0，一個字節的數據輸出完成。也正是從此位開始輸出下一個相反字節的數據，即從第11個字節的下沉輸出DATD0。隨后輸出8位數據，到第19 個脈沖時數據輸出完成，也標志著一次A/D轉換的結束。最后將CS置高電平禁用芯片，直接將轉換后的數據進行處理就可以了。

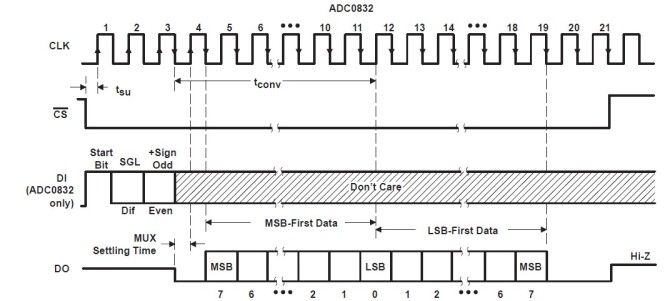

具體時序圖如下：
參考程序如下（該程序已在硬件上調試通過）：
完整代碼及hex文件下載:http://www.zg4o1577.cn/f/adc0832tt_c.rar
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
sbit cs=P2^4;
sbit clk=P2^5;
sbit dout=P2^6; //din,dout兩腳可以共同接一個I/O口，因?yàn)橥ㄐ艜r并未同時有效，并且單片機接口是雙向的
sbit din=P2^7;
uchar adconverse(bit channel)
{
uchar i,addata1,addata2;
clk=0;
cs=0;
_nop_();
din=1; //啟動信號
_nop_();
clk=1; //pulse 1
_nop_();
clk=0;
_nop_();
din=1; //sgl ,單通道選擇
_nop_();
clk=1; //pulse2
_nop_();
clk=0;
_nop_();
din=channel; //odd ,channel選擇位，為0為channel 0,為1channel 1
_nop_();
clk=1; //pulse3
_nop_();
clk=0;
_nop_();
din=1;
for(i=8;i>0;i--)
{
clk=1;
_nop_();
clk=0;
_nop_();
if(dout)
//addata1=(addata1|dout)<<1; //dout是1位，addata1是8位(Byte)，不能直接按位或
addata1=(addata1<<1)|0x01; //左移
else
addata1=addata1<<1;
}
for(i=8;i>0;i--)
{
if(dout)
addata2=(addata2>>1)|0x80; //右移
else
addata2=addata2>>1;
clk=1;
_nop_();
clk=0;
_nop_();
}
cs=1;
din=1;
clk=1;
if(addata1==addata2) //校驗
return addata1;
else
return 0;
}
void main()
{
while(1)
{
P1=adconverse(0); //選擇channel 0
}
}
