我實在沒有興趣讀微積分了。就接著上次弄的繼續做。最近晚上天天失眠，所以就換種方式生活，宅男加夜貓。


/*****************************************
2011年5月23日

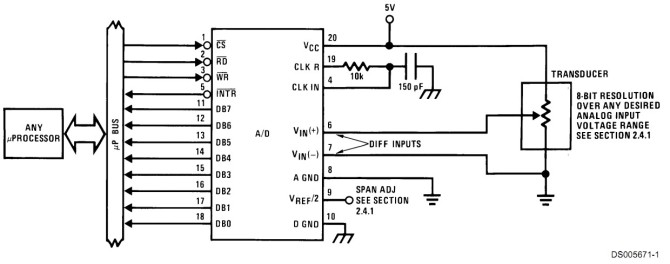

ADC0804，AT89S51
連接：
數碼管:
  P0數據，段選P2^7,位選P2^6.
ADC0804:
  數據輸出P1
  WR=P3^6
  RD=P3^7
  INTR懸空
  CS接GND
現象：擰動滑動變阻器 數碼管示數在0--255之間
*****************************************/

#include <reg51.h>
#include <intrins.h>

sbit duanxuan=P2^7;
sbit weixuan=P2^6;
sbit AD_WR=P3^6;  //定義ADC0804的WR端口
sbit AD_RD=P3^7;  //定義ADC0804的RD端口

unsigned char shu[8];
unsigned char code duanma[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
                            0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

unsigned char code weima[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};

/****************************************
              延時函數
****************************************/
void delayms(unsigned int xms)
{
   unsigned char i,j;
   for(i=xms;i>0;i--)
     for(j=120;j>0;j--);
}

/****************************************
             顯示函數
****************************************/
void display()
{
 unsigned char i;
 for(i=0;i<3;i++)
 {
  P0=0;
  duanxuan=1;
  duanxuan=0;

  P0=weima[i];
  weixuan=1;
  weixuan=0;

  P0=shu[i];
  duanxuan=1;
  duanxuan=0;

  delayms(4);
 }
}

/****************************************
                 MAIN
****************************************/
void main()
{
  unsigned char adval;
  unsigned int a ;

  while(1)
 {
     AD_WR=1;
     _nop_();
     AD_WR=0;//啟動AD轉換
     _nop_();
     AD_WR=1;

     for(a=10;a>0;a--)  //啟動轉換后要多留點時間用來轉換
       { display();}

     P1=0xff;  //讀取P1口之前先給其寫全1

     AD_RD=1;
     _nop_();
     AD_RD=0;//AD讀使能
     _nop_();

     adval=P1;  //AD數據讀取賦給adval
     AD_RD=1;


     shu[0]=duanma[adval/100];
     shu[1]=duanma[adval%100/10];
     shu[2]=duanma[adval%10];
     display();

     for(a=100;a>0;a--)
     display();
    }
}
