一、硬件介紹：

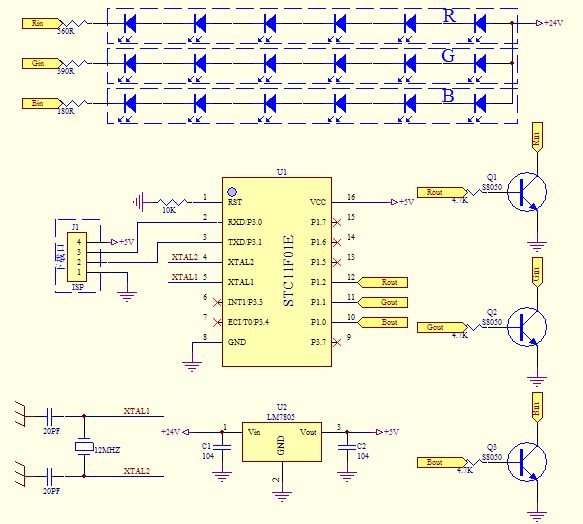

(采用5050LED 2W) RGB三色LED控制引腳分別為單片機P1.2 、 P1.1 、 P1.0。LED正極接主電源（24V）正極，負極接驅動3顆三極管的集電極，單片機控制腳分別接3顆NPN三極管，三極管發射極接地，而單片機的供電是來自三端穩壓器7805，祥細原理如下：

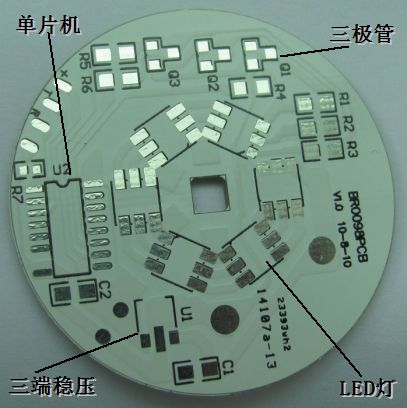

二、實物圖片：
三、軟件部分：
1、/*原理：
先亮紅燈（保持一會兒）----紅綠過度（綠加1、紅減1循環240次）------
綠燈亮起(保持一會兒)----綠蘭過度（蘭加1、綠減1循環240次）
-----蘭燈亮起（保持）-----蘭白過度（綠加1、紅加1循環240次、蘭不變）
---白紅過度,技術支持網站:http://www.zg4o1577.cn/ 全部程序源代碼:點此下載*/
2、具體程序如下：
#include<reg52.h>//MCU頭文件
#define uchar unsigned char//字浮型宏定義
#define uint unsigned int//整型宏定義
#define shudu 30//LED漸變速度調整
#define dengji 1//LED變化等級調整
sbit B1=P1^0;//紅色燈控制IO口
sbit G1=P1^1;//綠色燈控制IO口
sbit R1=P1^2;//蘭色燈控制IO口
uchar Rout,Bout,Gout;//紅綠蘭3個變量
/***************************************************/
/**********************延時子程序*******************/
/***************************************************/
void delay(uint z)
{
uint x,y;//局部變量定義
for(x=0;x<5;x++)//延時外循環
for(y=0;y<z;y++);//延時內循環
}
/**********************************************/
/**********PWM控制紅綠蘭3種燈亮滅時間**********/
/**********************************************/
void RGBpwm(uchar Rou,uchar Gou,uchar Bou)//3個局部變量，些部分為帶參數函數
{
if(Rou!=0)//如果紅燈變量不等于0就亮紅燈
{
R1=1;//紅燈亮
delay(Rou);//紅燈亮起時間
R1=0;//紅燈滅
}
if(Gou!=0)//如果紅燈變量不等于0就亮紅燈
{
G1=1;//綠燈亮
delay(Gou);//綠燈亮起的時間
G1=0;//綠燈滅
}
if(Bou!=0)//如果紅燈變量不等于0就亮紅燈
{
B1=1;//蘭燈亮
delay(Bou);//蘭燈亮起的時間
B1=0;//蘭燈滅
}
}
/***********************************************/
/********************主程序*********************/
/***********************************************/
void main()
{
TMOD=0x01;//選擇定時器在方式1下工作
EA=1;//打開總中斷
ET0=1;//打開定時器中斷
TR0=1;//打開定時器
R1=0;//開機將紅燈關閉
G1=0;//開機將綠燈關閉
B1=0;//開機將蘭燈關閉
TH0=(65536-256)/256;//給定時器高8位賦值
TL0=(65536-256)%256;//給定時器低8位賦值
while(1)//程序主循環
{
RGBpwm(Rout,Gout,Bout);//調用RGBpwm子程序
}
}
/*************************************************/
/*中斷服務子程序（控制LED紅綠蘭亮滅時間占空比例）*/
/*************************************************/
void zhong() interrupt 1//中斷向量位為1
{
uint num;//定時器計數變量
uint ji;//亮度等級控制變量
TH0=(65536-256)/256;//給定時器高8位賦值
TL0=(65536-256)%256;//給定時器低8位賦值
num++;//將定時計數變自動增加1
if(num==shudu)//如果速度變量等于定時計數器變量就執行下面大括號語句
{
num=0;//將計數器清0
ji++;//將亮度等級控制變量加1
if((ji>0)&&(ji<100))//如果亮度等級控制變量ji小于100,紅燈亮起時間變量為240
{
Rout=240;//紅燈亮起變量為240
Gout=0;//綠燈亮起變量為0
Bout=0;//蘭燈亮起變量為0
}
if((ji>100)&&(ji<340))/*如果亮度等級控制變量ji大于100小于340（剛好240個等級）,
紅燈亮起時間變量由原來的240，慢慢減小到0,同時綠燈由原來的0慢慢增到240，形成
紅燈到綠燈的漸變過程*/
{
Rout-=dengji;//將紅燈變量減1。因?yàn)閐engji為亮度變化等級（本程序變化等級為1），
Gout+=dengji;//將綠燈變量加1
Bout=0;//蘭燈不變
}
if((ji>340)&&(ji<440))/*亮度等級控制變量ji大于340小于440時，讓綠燈變量停一段時間
這樣就形成了當紅燈過度到綠燈時，綠燈會停一會兒的效果。*/
{
Rout=0;//紅燈滅
Gout=240;//綠燈亮
Bout=0;//蘭燈滅
}
if((ji>440)&&(ji<680))//同理：亮度等級控制變量ji大于440小于680時，由綠燈到蘭燈過度
{
Rout=0;//紅燈變量不變
Gout-=dengji;//將綠燈變量減1
Bout+=dengji;//將蘭燈變量加1
}
if((ji>680)&&(ji<780))//亮度等級控制變量ji大于680小于780時，讓蘭燈變量停一段時間
{
Rout=0;//紅燈滅
Gout=0;//綠燈滅
Bout=240;//蘭燈亮一會兒
}
if((ji>780)&&(ji<1020))//亮度等級控制變量ji大于780小于1020時，由蘭燈到白燈過度
{
Rout+=dengji;//將紅燈變量加1
Gout+=dengji;//綠燈變量加1
Bout=240;//蘭燈不變
}
if((ji>1020)&&(ji<1025))//亮度等級控制變量ji大于1020小于1025時，由蘭燈到白燈過度
{
Rout=240;//將紅燈變量加1
Gout=240;//綠燈變量加1
Bout=240;//蘭燈不變
}
if((ji>1025)&&(ji<1265))//亮度等級控制變量ji大于1025小于1265時，由白光到紅光過度
{
Rout=240;//紅燈變量不變
Gout-=dengji;//綠燈變量自動減1
Bout-=dengji;//蘭燈變量自動減1
}
if(ji>1265)//當亮度等級控制變量ji大于1210時，就將它清0
ji=0;//將亮度控制等級清0
}
}
