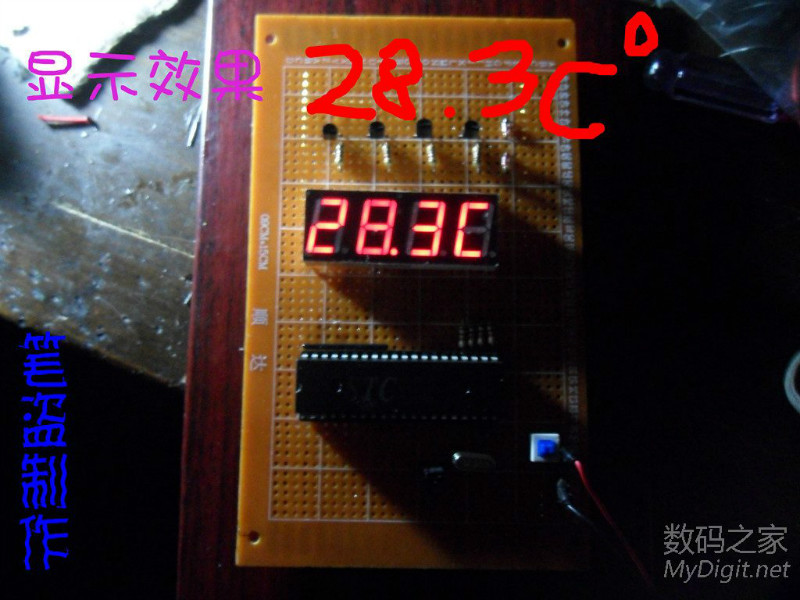

數碼管顯示STC89C54RD+DB18B20測溫板，資料來源于網絡。
主要元件用到了單片機STC89C54RD+，DB18B20溫度傳感器，4為共陽數碼管，PNPS8550三極管等。

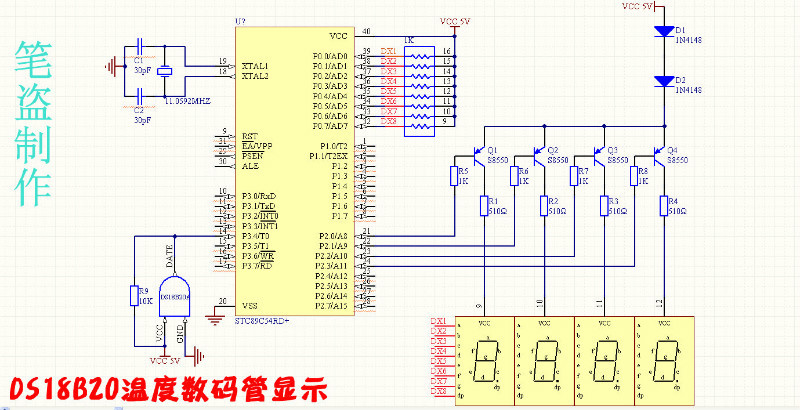

原理圖：
原理圖：
#include"reg52.h"
#define uchar unsigned char
#define uint unsigned int
sbit DQ=P3^4; //溫度數據口
sbit wx1=P2^0; //位選1
sbit wx2=P2^1; //位選2
sbit wx3=P2^2; //位選3
sbit wx4=P2^3; //位選4
unsigned int temp, temp1,temp2, xs;
uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99, //共陽數碼管
0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6};
/******延時程序*******/
void delay1(unsigned int m)
{
unsigned int i,j;
for(i=m;i>0;i--)
for(j=110;j>0;j--);
}
void delay(unsigned int m) //溫度延時程序
{
while(m--);
}
void Init_DS18B20()
{
unsigned char x=0;
DQ = 1; //DQ復位 ds18b20通信端口
delay(8); //稍做延時
DQ = 0; //單片機將DQ拉低
delay(80); //精確延時 大于 480us
DQ = 1; //拉高總線
delay(4);
x=DQ; //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
delay(20);
}
/***********ds18b20讀一個字節**************/
uchar ReadOneChar()
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 高電平拉成低電平時讀周期開始
dat>>=1;
DQ = 1; // 給脈沖信號
if(DQ)
dat|=0x80; //
delay(4);
}
return(dat);
}
/*************ds18b20寫一個字節****************/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0; //從高電平拉至低電平時,寫周期的開始
DQ = dat&0x01; //數據的最低位先寫入
delay(5); //60us到120us延時
DQ = 1;
dat>>=1; //從最低位到最高位傳入
}
}
/**************讀取ds18b20當前溫度************/
void ReadTemperature()
{
unsigned char a=0;
unsigned b=0;
unsigned t=0;
Init_DS18B20();
WriteOneChar(0xCC); // 跳過讀序號列號的操作/
WriteOneChar(0x44); // 啟動溫度轉換
delay(5); // this message is wery important
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度/
delay(5);
a=ReadOneChar(); //讀取溫度值低位 /
b=ReadOneChar(); //讀取溫度值高位 /
temp1=b<<4; //高8位中后三位數的值
temp1+=(a&0xf0)>>4; //低8位中的高4位值加上高8位中后三位數的值 temp1室溫整數值
temp2=a&0x0f; //小數的值
temp=((b*256+a)>>4); //當前采集溫度值除16得 實際溫度值 zhenshu
xs=temp2*0.0625*10; //小數位,若為0.5則算為5來顯示 xs小數 xiaoshu
}
void wenduxianshi()
{
wx1=0;
P0=table[temp/10]; //顯示百位
delay1(5);
wx1=1;
wx2=0;
P0=table[temp%10]+0x80; //顯示十位 加上0x80就顯示小數點了。
delay1(5);
wx2=1;
wx3=0;
P0=table[xs%10]; //顯示個位
delay1(5);
wx3=1;
wx4=0;
P0=table[12]; //顯示 C 字符
delay1(5);
wx4=1;
}
void main()
{
while(1)
{
ReadTemperature();
wenduxianshi();
}
}
