旋轉led，記得第一次接觸的時候是在半年前的一個視頻，當時什么都不知道，為何這樣顯示呢？就是想不通，后來買了一個套件，做出來了，也是想不通，其實那個套件不用編程序，有一個可以直接生成.HEX文件，所以對于 這種懶于編程序的人來說，是一個不錯的選擇，可是后來，在度娘不斷的開導與幫助下，我終于能自己編一個小程序了，度娘給予了我極大的幫助，她教會了我許多，在此感謝一下我偉大的度娘，先說一下本次歷時很久，頗具傳奇的旋轉led吧。
硬件部分：
（1）底座供電，采用通用的無線供電技術，別小瞧這個東西，雖然電路很簡單，可是不是很好調啊，這個破東西浪費了我數日不吃不喝的精力，平時看網上他們調的都很好，供電也很穩定，為啥我這個就問題重重呢？真是特娘的無語，電壓值先從0.8v升到1.3v，這個升壓是我調了一下三極管的基極電壓值，然后又從1.3v升至1.8，這是我換了一個三極管，可是這個電壓還不能是單片機工作起來，怎么辦，此時我的腦袋里閃現了華仔的那個半波與全波問題了，我換了一個整流橋，結果升至3.3v了，雖然這個電路產生的電流呈現三角波，按照常理，我這個用個半波就夠了，但是我這個真的不可以，雖然此時的電壓是3.3v但是及其的不穩定，也就是說單片機總是重啟，不能連續的工作，就在此時，我把供電的電壓改變成了12v，原來是5v供電，這個結果很明顯，單片機工作了，記得那天的這個時候已經熄燈了，可是晚上我左思右想，想了許久，終于想出來了，把電容改變一下（記得第二天我和別人吹，我的腦袋就是一個多功能的示波器），結果成功了，現在5v供電電壓值一般在3.8v以上，這時我終于可以組裝測試了。
（2）最小系統，這個很簡單，但是由于我對于我的每一件作品要求比較高，所以我這個東西焊的時間也比較長，還有一個就是由于無線供電的問題，上面的最小系統的某些東西選型一定要注意，尤其是發光二級管的選擇，當然如果無線供電調的很好就不用考慮這些了，還有一點就是千萬不能用那種三色七彩閃爍的那種，只要用一個就會出問題，但是我現在還沒有找到原因，可能是我那個東西得位置放置的不合理吧，等以后慢慢研究...
軟件部分：
如果只想顯示幾個字那很簡單，要是想弄其他的，有點難度，所以對于初級版的來說，我這個就簡單的讓它顯示點自吧，
平面字程序：
 void main(void)
{
    uint i=0,j=0 ;
P1=0XFF;
P2=0XFF;
P3=0XFF;
    //主程序中只檢測對管
    while(1)
    {
        if(KEY==0) //紅外接收管 判斷起始位
        {
            j++;
            if(j>320) //根據顯示的字數定義改數值320/16=20個字 顯示完20個字后 重新開始
            {
                j=0 ;
            }
             for(i=j;i<96+j;i++) //每轉一圈  前進一列  這里定義一圈中同時顯示96/16=6個字，
             {
                P1=love[i*2];  //字幕數據低位送顯示
                P2=love[i*2+1]; //字幕數據高位送顯示
                DelayUs(210);//延時讓LED亮起來 每列延時的時間
                P1=0XFF;
                P2=0XFF;

            }
        }
    }
}
這里還有個小插曲，就是字剛開始的大小問題，其實解決這個問題很簡單，有些人用軟件解決，但是我比較喜歡用硬件，因為省事，在電機的一段串幾個二極管就好了。

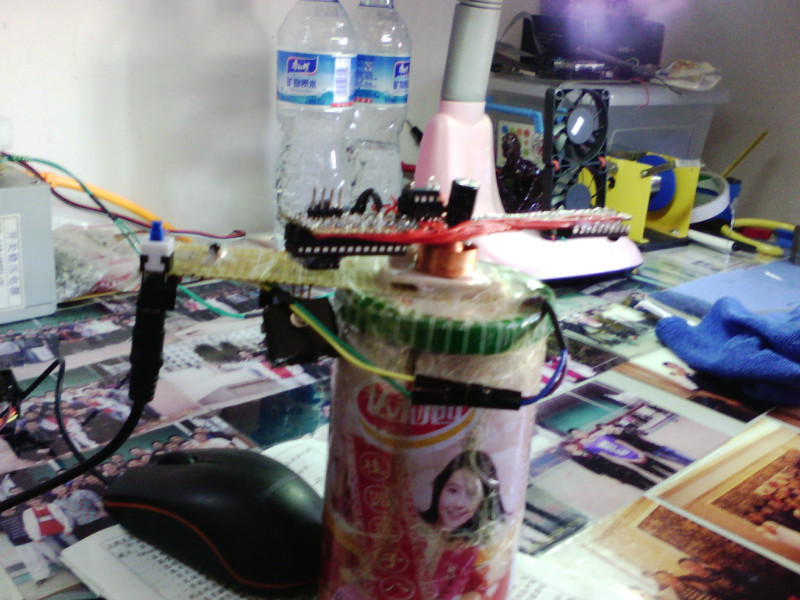

下面是我本次旋轉了的的圖片和視頻
