一般在單片機上都有 OSCin 和 OSCout 兩個晶振接入端口 ，我們可以用無源的晶振加上起震電容可以配合單片機是晶振起震，為系統提供時鐘源。

顧名思義在OSCout端可以輸出正弦波，給別的器件提供振蕩源，這個時候最好在兩者之間加上一個56p左右的電容用來抑制頻率的直流漂移。在示波器上可以清楚的看到振蕩源形成的正弦波已經不是在電壓0位置了。所以需要用電容濾除直流分量。

兩種振蕩源接入方式：

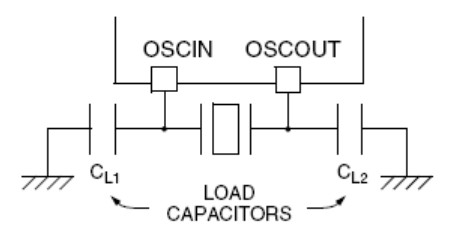

兩個管腳振蕩源接入方式。

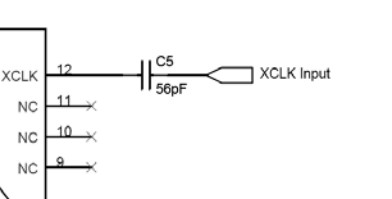

一個管腳振蕩源接入方式。
