//單片機：STC12C5A60S2
//晶振：22.1184M
//顯示屏：HUB08接口16X64單紅點陣

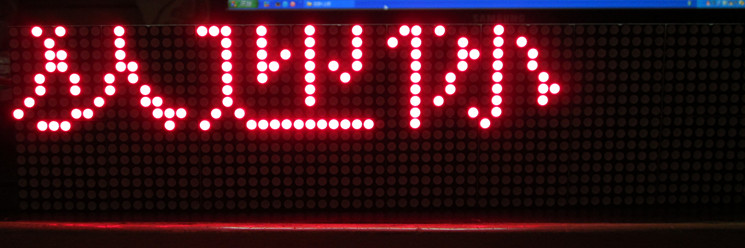

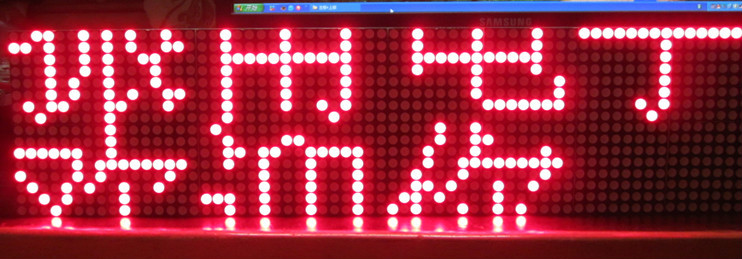

//顯示方式：左移和上移
//作者：振甬電子
//QQ: 1766135164
//網址：www.zg4o1577.cn
//時間：2013-05-13
#include<reg52.h>
#include"zimo.h"
#define uchar  unsigned char
#define uint   unsigned int
#define SPEED 5 //定義速度與數字成反比 數字小，速度快
#define SPEED2 80
#define LIGHT  10  //定義亮度:取值范圍0--10
#define hang   3   //需要顯示的行數+1空白行

#define NUMBER  11     //定義要移動顯示總16X16漢字個數,計算方法：NUMBER=漢字顯示個數+4個空格
#define NUMBER2  4
uchar word=0,col=0,col1=0,disrow=0,move=0;//wor為要顯字變量，col為位移變量,col1為字節偏移量,disrow為行變量
uchar BUFF__UP[17];     //顯示緩沖 上下緩沖字節數取值=[2*板點陣寬度/8]+1比較保險,即兩倍板的點陣字節數.

uchar BUFF__UP0[12];    //顯示緩沖

sbit R1=P0^4;//紅色數據1
sbit R2=P3^3;//紅色數據2

sbit G1=P3^4;//綠色數據1
sbit G2=P3^5;//綠色數據

sbit CLK=P0^7;//595時鐘
sbit STB=P0^6;//595鎖存
sbit OE =P0^5;//74HC138使能：低有效

//根據列指針由雙字節合并為單字節的子程序模塊
uchar Combine_2byte(uchar h1,uchar h2)  // 和點陣的取模方式有關，低位在前，高位在后，但是實際顯示，高位在前，低位在后
{
 uchar T_date,tempcol;
 tempcol=col1;
 T_date=(h1>>tempcol)|(h2<<(8-tempcol));
 return T_date;
}

//分別裝屏點陣數據
void Load_one_line(void)     //多加4個16X16漢字的緩沖
{
 BUFF__UP[0]=Table[word][disrow*2+0];//裝載上半屏一線點陣數據
 BUFF__UP[1]=Table[word][disrow*2+1];

 BUFF__UP[2]=Table[word+1][disrow*2+0];
 BUFF__UP[3]=Table[word+1][disrow*2+1];

 BUFF__UP[4]=Table[word+2][disrow*2+0];
 BUFF__UP[5]=Table[word+2][disrow*2+1];

 BUFF__UP[6]=Table[word+3][disrow*2+0];
 BUFF__UP[7]=Table[word+3][disrow*2+1];

 BUFF__UP[8]=Table[word+4][disrow*2+0];
 BUFF__UP[9]=Table[word+4][disrow*2+1];

 BUFF__UP[10]=Table[word+5][disrow*2+0];
 BUFF__UP[11]=Table[word+5][disrow*2+1];

 BUFF__UP[12]=Table[word+6][disrow*2+0];
 BUFF__UP[13]=Table[word+6][disrow*2+1];

 BUFF__UP[14]=Table[word+7][disrow*2+0];
 BUFF__UP[15]=Table[word+7][disrow*2+1];

}

//發送屏一線點陣數據
void Send_one_line(void)
{
 char s;
 uchar temp,i,inc;
 if(col<8)            inc=0;
 if(8<=col&&col<16)   inc=1;
 for(s=0+inc;s<=8+inc;s++)
 {
  temp=Combine_2byte(BUFF__UP[s],BUFF__UP[s+1]);
  for(i=0;i<8;i++)
  {
   R1=~(temp>>i)&0x01;   //取出低高位
   R2=0xff;               //不顯示
   G1=0xff;
   G2=0xff;
   CLK=0;
   CLK=1;                 //移位時鐘
  }
 }
}

//左移函數
void LEFT_MOVE()
{
  uchar i;
  for(col=0;col<16;col++)//循環16次，點亮并移動一個漢字，步進是一位
 {
  col1=col%8;//一個字節移動位數
  for(i=0;i<SPEED;i++)//漢字在屏幕上的停留時間（即移動速度快慢）
  {
   for(disrow=0;disrow<16;disrow++)//掃描16行
   {
    Load_one_line();//裝載一行點陣數據
    Send_one_line();//發送一行點陣數據
    OE=1;
    STB=1;        // 輸出鎖存
    STB=0;
    P0=disrow;    // 行掃描
    OE=0;
     }
  }
 }

 word=word+1;// 一個漢字移動后，指向下一個漢字
 if(word>=NUMBER)
 {
  word=0;//移動完NUMBER個漢字后重新開始
 }
}



//分別裝載上、下半屏點陣數據
void Load_one_line_up()
{
    BUFF__UP0[0]=Table2[0*hang][disrow*2+0+move*2];//裝載上半屏一線點陣數據
 BUFF__UP0[1]=Table2[0*hang][disrow*2+1+move*2];

 BUFF__UP0[2]=Table2[1*hang][disrow*2+0+move*2];
 BUFF__UP0[3]=Table2[1*hang][disrow*2+1+move*2];

 BUFF__UP0[4]=Table2[2*hang][disrow*2+0+move*2];
 BUFF__UP0[5]=Table2[2*hang][disrow*2+1+move*2];

 BUFF__UP0[6]=Table2[3*hang][disrow*2+0+move*2];
 BUFF__UP0[7]=Table2[3*hang][disrow*2+1+move*2];
}

//74HC595串行數據輸入
void Send_one_line_up()
{
 uchar i,j;
 uchar DataR1,DataR2,DataG1,DataG2;
 for(j=0;j<8;j++)
 {
  DataR1=~BUFF__UP0[j];
  DataG1=0xff;
     DataR2=0xff;
  DataG2=0xff;
  for(i=0;i<8;i++)
  {
   R1=DataR1 & 0x01;
   G1=DataG1 & 0x01;
   R2=DataR2 & 0x01;
   G2=DataG2 & 0x01;
   CLK = 0;
   CLK = 1;
   DataR1 >>= 1;
   DataG1 >>= 1;
   DataR2 >>= 1;
   DataG2 >>= 1;
  }
 }
}

//上移函數
void UP_MOVE()
{
 int sp;
 for(move=0;move<16*(hang-1);move++)
 {
  for(sp=0;sp<SPEED2;sp++)
  {
   for(disrow=0;disrow<16;disrow++)
   {
       Load_one_line_up();//裝載數據
    Send_one_line_up();//發送數據
    OE=1;
    STB=0;
    STB=1;//輸出鎖存
    P0=disrow;//8位行選
    OE=0;
   }
  }
 }
}

//主函數入口
void main(void)
{
 R1=0;//數據初始化
 R2=0;
 G1=0;
 G2=0;
 while(1)
 {
   // LEFT_MOVE(); //左移
    UP_MOVE();   //上移
 }
}

zimo.h
unsigned char code Table[][32]=
{
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,  //空白
0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
