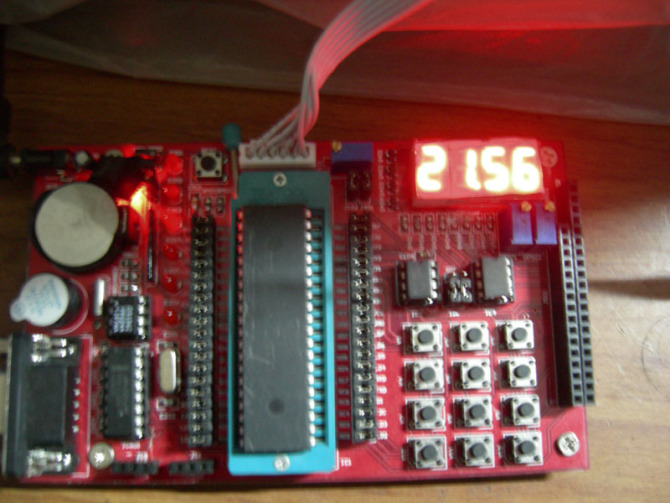

經過努力，利用PIC16F877A的T0定時器制作的電子鐘實驗成功！下面是部分源程序和圖片：



/#include <pic.h> //調用頭文件
__CONFIG(0x3F32); //芯片配置字

#define uchar  unsigned char
#define uint   unsigned int
const uchar table[]={
        0xC0,/*0*/        0xF9,/*1*/
        0xA4,/*2*/        0xB0,/*3*/
        0x99,/*4*/        0x92,/*5*/
        0x82,/*6*/        0xF8,/*7*/
        0x80,/*8*/        0x90,/*9*/
        0x88,/*A*/        0x83,/*b*/
        0xC6,/*C*/        0xA1,/*d*/
        0x86,/*E*/        0x8E,/*F*/};
const uchar table1[]={
     0x40,/*0*/        0x79,/*1*/
        0x24,/*2*/        0x30,/*3*/
        0x19,/*4*/        0x12,/*5*/
        0x02,/*6*/        0x78,/*7*/
        0x00,/*8*/        0x10,/*9*/};
//0-9的顯示代碼
uchar sec,min,couter;
void delay(uint x);
void ShowLed(uchar a,uchar b,uchar c);
void SHOW();
void main (void)
{
    uchar  temp1;
    TRISA=0;
    TRISD=0;
    ADCON1=0X06;

    OPTION=0x07;

    INTCON=0XA0;

    TMR0=0x70;

    while(1)
    {
  if(couter>49)
     {
      couter=0;
      sec++;
      if(sec>59)
      {
       sec=0;
       min++;
      }
      if(min>59)
       min=0;
  }
  SHOW();
    }
}
void interrupt TMR0INT()
{
    T0IF=0;
    couter++;
    TMR0=0x70;
}
void delay(uint x)//延時
{
 uint a,b;
 for(a=x;a>0;a--)
  for(b=110;b>0;b--);
}
---------------
