AT—生產商標志，表示該器件是ATMEL公司的產品。

89—ATMEL公司的產品89系列家族（內涵Flash存儲器）。

S—表示可在線編程。 還有C表示是CMOS產品、LS表示低電壓2.7V-4V、LV表示低電壓2.7V-6V、LP表示低功耗單時鐘周期指令。

52—表示存儲器的容量是8K，還有53是12K、54是16K、55是20K，51是4K、2051是2K等。

24—表示芯片的最高時鐘頻率為24MHZ。還有33MHZ、20MHZ、16MHZ等。

P—表示DIP封裝。還有 S表示SOIC封裝、 Q表示PQFP封裝、A表示TQFP封裝、J表示PLCC封裝、W表示裸芯片等。

U—表示芯片的產品等級為無鉛工業產品，溫度范圍為-40至+85℃。還有C表示商業產品，溫度范圍為0至+70℃；I表示工業產品，溫度范圍為-40至+85℃；A表示汽車用產品，溫度范圍為-40至+125℃；M表示軍用產品，溫度范圍為-55至+150℃。

8位CPU、4K的ROM、128字節RAM、4個8位并行I/O口、一個全雙工串行口，2個16位定時器/計數器，5個中斷源

單片機為TTL電平：高電平+5V 低電平0V 如果要和計算機通訊，因為計算機高電平-12V 低電平+12V 所以計算機與單片機之間通訊需要加電平轉換芯片MAX232。

三、二進制的運算

【與】：兩者都為1（真）才為1真 例： 1&1=1  0&0=0  0&1=0  1&0=0

【或】：兩者只要其中一個為1（真）則為真 例：1|0=1  0|1=1  1|1=1  0|0=0

【非】： 1則0  0則1 例： !1=0  !0=1


第三集

一、C51數據類型

1、sfr：特殊功能寄存器聲明

C51已經為我們定義好的。如reg52.h文件里面的sfr TCON  = 0x88; 我們可以直接操作TCON就等于操作0x88這個地址的內容。

2、sfr16：sfr的16位數據聲明

同上。

3、sbit：特殊功能位聲明

C51已經為我們定義好的。如reg52.h文件里面的sbit TR1   = TCON^6; 我們可以直接將 TR1=1 就等于把TCON的第6位置1

4、bit：位變量聲明

二、C51頭文件

通常有：reg51.h  reg52.h  math.h  ctype.h stdio.h  stdlib.h  absacc.h

常用有：reg51.h  reg52.h 里面定義了特殊功能寄存器和位寄存器

math.h 定義常用數學運算

三、宏定義

例：

#define uchar unsigned char

#define uint unsigned int

#define ulint unsigned long int

凡是程序源碼中出現 uchar時，在我們編譯的時候編譯器會把uchar替換成unsigned char，uint 替換成 unsigned int，uling替換成 unsigned long int 方便我們使用。和C的含義一樣。

四、C51運算符

與C語言基本相同

+  -  *  / （加 減 乘 除）

>  >=  <  <= （大于 大于等于 小于 小于等于）

==  != （測試等于 測試不等于）

&&  ||  ！（邏輯與 邏輯或 邏輯非） 例：if（Led==0）printf(“Led等于0”);

>>  << （位右移 位左移）

&  | （按位與 按位或）

^  ~ （按位異或 按位取反）

五、C-51的基本語法

與C一樣


第四集

一、74HC573 鎖存芯片（主要用來擴展單片機的IO口）

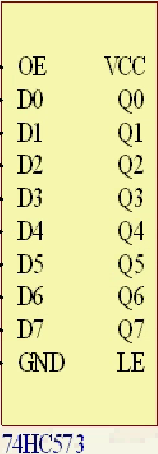

74HC573引腳說明：

OE：低電平有效，要使用這個芯片OE必須為低電平 芯片才會工作。

D0 — D7：為輸入 一般接在單片機的IO口

Q0 — Q7：為輸出 外圍芯片、電機、led等

LE：鎖存控制，當LE為高電平時 D引腳輸入的電平狀態會直接影響Q輸出引腳的電平狀態，相當于單片機的IO口可以直接操控Q輸出引腳，即單片機IO==Q==D。當LE為低電平時，無論D引腳的電平狀態怎么變動，Q的電平狀態仍維持不變。相當于Q輸出引腳與單片機的IO口隔離。

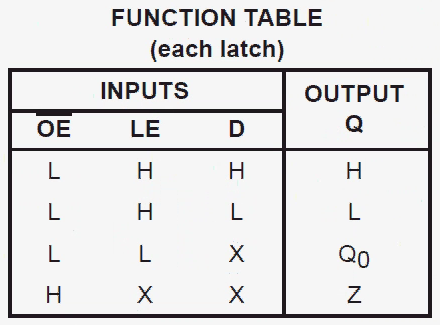

真值表



這表格分成兩個部分：INPUTS(輸入)、OUTPUT(輸出)。
L：表示低電平 在INPUTS表示輸入低電平 在OUTPUT表示輸出低電平。
H：表示高電平 在INPUTS表示輸入高電平 在OUTPUT表示輸出高電平。
X：表示無所謂是高電平還是低電平。
Q0：表示維持原來的狀態不變。
Z：高阻態 (接的是高電平則是高電平，接的是低電平則是低電平) 當輸出高阻態時，說明芯片沒有工作。

INPUTS(輸入)：
OE：OE上面有一條橫杠代表低電平有效。
LE：鎖存控制。
D：輸入端 即 D0 — D7

OUTPUT(輸出)：
Q：輸出端 即 Q0 — Q7

真值表解釋：
第三行：OE=L    LE=H    D=H    Q=H
        表示OE為低電平時，LE為高電平即不鎖存，那么D是高電平則Q也是高電平。
第四行：OE=L    LE=H    D=L    Q=L
        表示OE為低電平時，LE為高電平即不鎖存，那么D是低電平則Q也是低電平。
第五行：OE=L    LE=L    D=X    Q=Q0
        表示OE為低電平時，LE為低電平即鎖存，那么無論D是什么狀態，Q仍保持上一次的狀態。
第六行：OE=H    LE=X    D=X    Q=Z
        表示OE為高電平即停用芯片，LE無論是什么狀態，D無論是什么狀態，Q保持高阻態即不起作用。

二、電路圖

單片機的一組P0口要控制8個Led燈，首先需要將LE引腳置1，讓74HC573 的Q輸出端與D輸入端關聯起來。這樣P0口的電平狀態會傳遞給D輸入端進而改變Q的電平狀態。

8個Led的正極接在1k的排阻。相當于每個Led串入一個1k的電阻。這里的電阻起限流作用，硅發光二極管的發光壓降是0.7V；其發光的電流一般為3—10mA，而單片機（控制芯片）的I/O口有一個灌入電流一般為20mA左右（超過這個電流時，單片機內部PN節會被擊穿）。所以加一個1k電阻限流，避免流過Led的電流過大而燒毀Led。

（單片機（控制芯片）的I/O口有一個灌入電流一般為20mA左右；超過這個電流時，單片機內部PN節會被擊穿。一般的繼電器驅動電流在40、50—120mA；一般常用9012的PNP（9013、NPN）三極管作為開關三極管，該三極管的驅動電流可以達到200mA左右，可以用來驅動繼電器。達林頓反向驅動器：ULN2001A—ULN2002A（ST）驅動電流500mA；（給低電平輸出高電平，給高電平輸出低電平））

電阻的取值：

當Led點亮后，Led會有一個電壓。一般情況下紅色直插LED應該是1.7V，剩下3.3V的電壓會加在電阻上。Led需要的電流是3.3ma（0.0033A） 電壓除于電流 3.3V/0.0033A = 1000 歐 = 1K 。（不同的廠家生產的LED的電壓和電流可能略有差別）

我們要讓Led亮，那么首先要明確的是，單片機是TTL電平，高電平為+5V 低電平為0V ，單片機供電也是5V，所以電源正極VCC應該為+5V 負極為0V。Led的正極通過電阻接在VCC，Led的負極接在74HC573的Q輸出端。當單片機的IO口給低電平時即0V，并且74HC573 LE為高電平，那么電流會從VCC→1K電阻→Led→74HC573 Q→74HC573 D→單片機的IO口，此時Led燈亮。

按照上面的電路圖，程序代碼應為：

#include <reg52.h>

sbit Led = P0^0;

sbit LE = P1^6;   // 由于51單片機上電，IO口默認為高電平所以這句可省略。

void main()

{

LE = 1;         // 由于51單片機上電，IO口默認為高電平所以這句可省略。

Led = 0;        // 直接操作P0的0端口 讓第一個Led燈亮

//P0 = 0xFE;    // 操作P0一組IO口，0xFE== 11111110 ，P0的0端口置0 其余置1 效果和 Led=0 一樣。不同的是前者操作了一組端口后者只操作了一個端口
 P0 = 0x00;     // P1端口全部置0 即讓所有的LED燈亮。
