今天發張單片機連接 4x3 數字鍵盤的電路，作者是美國電工羅伯辛海。很多應用中，都需要接一個用單片機控制的數字鍵盤，傳統方法是用很多I/O引腳，例如接一個數字快輸盤就要7個I/O腳。在這個電路中，只需要2個I/O 引腳就可以了。

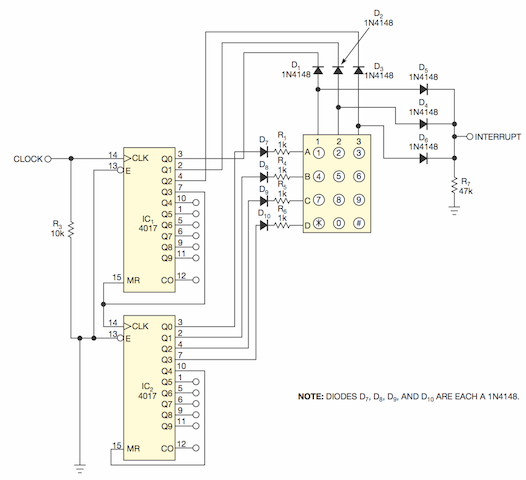

單片機接數字鍵盤的電路
大多數時鐘I/O都需要特殊的通訊協議，例如I2C， SPI等等，MCU需要有通訊模塊，工程師需要靈活地實施軟件。而且，給每個按鍵分配不同的電壓，也是件麻煩事。
羅伯辛海提供了這個設計思路，只要兩個I/O，不需要特別的通訊協議，不需要模擬pin, 用兩個德州儀器的CD4017就可以了。CD4017很常見，而且不貴。R1, R4, R5和R6用來限流，R7, D4, D5和D6組成一個或門。
雖然這是一個4x3鍵盤的電路，也可以用來接10x10的鍵盤。如果要接更大的鍵盤，就要多加CD4017的數量，原理是一樣的。
