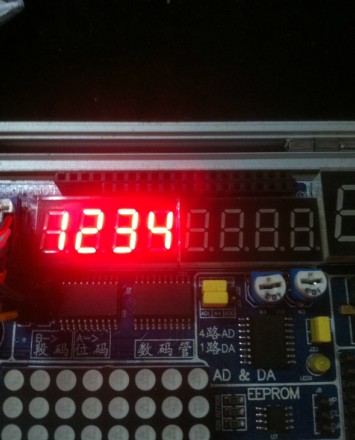

1、效果圖
2、發射碼格式
3、38KH載波發射（完整的發射圖）
4、 0 與 1的區別
5、 載 波
6、小結
7、代碼
.jpeg)

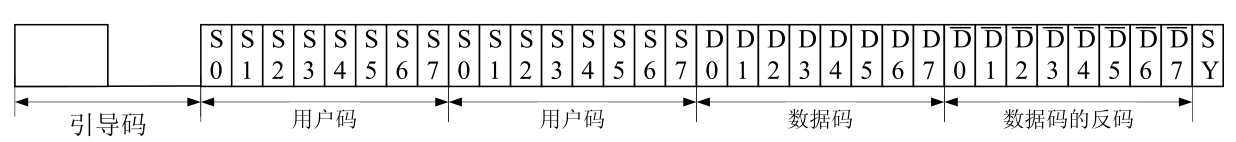

發射碼格式
.png)

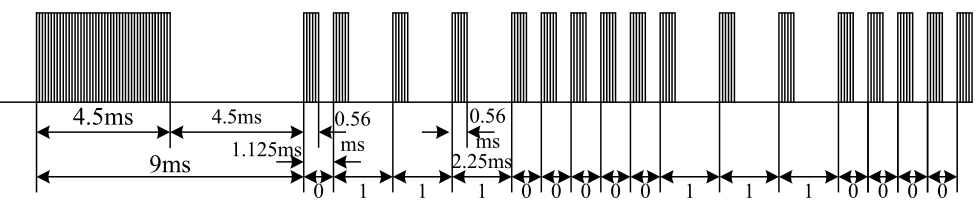

38KH載波發射（完整的發射）
.png)

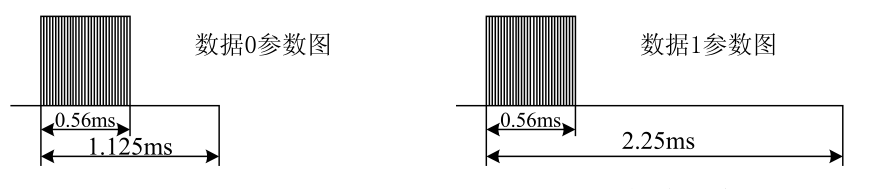

0與1的區別
.png)

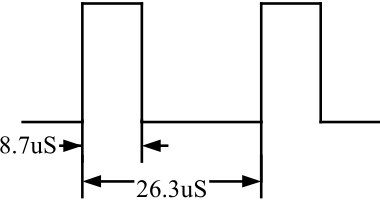

載 波
.png)
小 結
1、發射端發射出來的是高電平。但是接收到的是低電平。（接收到的數據與發射的相反）
2、我這里用的外部下降沿觸發的中斷
3、使用12M的晶振完
4、整源碼下載地址：http://www.zg4o1577.cn/f/hongc.rar
代碼
單片機紅外接受解碼程序成功版
sbit IR=P3^2; //紅外接口標志
sbit dm = P2^2; //段碼
sbit wm = P2^3; //位碼
unsigned char hc[8]; //數碼管顯示緩存
unsigned char DM[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};// 顯示段碼值0~F
unsigned char WM[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //位碼。顯示的位置
unsigned char sj[33]; //接收脈沖時間數組
char w=0; //數碼管顯示緩存指針(0~7)
unsigned char i; //脈沖個數記錄
unsigned char mcsj; //脈沖時間(大于0.56ms小于1.125ms為0，大于1.125ms小于2.25ms)
bit MC=0; //接收紅外脈沖開始標志(0:脈沖已經結束，1:脈沖剛開始)
bit JS=0; //脈沖接收結束標志位(1標志接收結束)
bit JM=0; //解碼完成標志位(1:解碼完成)
void Delay(unsigned char f);
void dsq_0() interrupt 1 using 1 //定時器T0中斷服務函數
{
mcsj++; //256
}
void wbzd_0() interrupt 0 //外部中斷服務函數
{
if(MC)
{
if(mcsj>32) //判斷是不是引導碼。(如果是i=0)
i=0;
sj[i]=mcsj; //把脈沖時間存入sj這個數組里
mcsj=0; //清空脈沖時間準備接收下一個脈沖時間
i++;
if(i==33) //判斷是否接收完脈沖時間
{
i=0;
JS = 1; //接收完成標志位置1
MC=0; //紅外脈沖結束
}
}
else
{
MC=1; //紅外脈沖開始
mcsj=0; //清空脈沖時間
}
}
void csh_dsq_0() //初始化定時器0
{
TMOD = 0x02;
TH0=0x00; //定時器0的重裝數據
TL0=0x00; //初始化
ET0=1; //打開定時器0中斷
TR0=1; //啟用定時器0
}
void csh_wbzd_0() //初始化外部中斷0
{
IT0=1; //外部中斷0下降沿觸發
EX0=1; //啟用外部中斷0
EA=1; //打開總中斷
}
void hwjm(unsigned char *p) //紅外解碼函數
{
unsigned char i,j,k=1;
for(i=0;i<4;i++) //4組數據的計數
{
for(j=0;j<8;j++) //每組數據中的8位數據計算
{
p[i] >>= 1; //數據右移一位
if(sj[k]>7) //脈沖時間大于7的就是1
p[i] |= 0x80;
k++;
}
}
JS = 0; //分析完成清零JS
JM = 1; //解碼完成JM置1
}
unsigned char xhc(unsigned char *p) //紅外按鍵匹配函數
{
/*
hc[0]=DM[p[1]/16]; //客戶碼
hc[1]=DM[p[1]%16]; //客戶碼
hc[2]=0x40;
hc[3]=DM[p[2]/16]; //數據
hc[4]=DM[p[2]%16]; //數據
hc[5]=0x40;
hc[6]=DM[p[3]/16]; //數據反碼
hc[7]=DM[p[3]%16]; //數據反碼
以上注釋的代碼是顯示
紅外解碼后的原始數據
*/
switch(p[2]) //匹配按鍵
{
case 0x16:hc[w]=DM[0];break; //按鍵0
case 0x0c:hc[w]=DM[1];break; //按鍵1
case 0x18:hc[w]=DM[2];break; //按鍵2
case 0x5e:hc[w]=DM[3];break; //按鍵3
case 0x08:hc[w]=DM[4];break; //按鍵4
case 0x1c:hc[w]=DM[5];break; //按鍵5
case 0x5a:hc[w]=DM[6];break; //按鍵6
case 0x42:hc[w]=DM[7];break; //按鍵7
case 0x52:hc[w]=DM[8];break; //按鍵8
case 0x4a:hc[w]=DM[9];break; //按鍵9
case 0x09: //熄滅所有數碼管(清零)
{
hc[0]=0x00; //熄滅所有數碼管
w=7; //準備清空數碼管顯示緩存(不是真的清空)
break;
}
default: return 0; //如果沒有匹配的按鍵就結束函數
}
if(w<7) //數碼管顯示緩存寫入指針不能大于7
{
w++; //顯示緩存指針加一
hc[w]=0x00; //設置數碼管掃描結束標志
}
else
w=0;//顯示緩存指針清零
JM=0;
}
void Delay(unsigned char f) //延時
{
while(f--);
}
void main()
{
unsigned char k=0; //數碼管掃描的位置
unsigned char jmsj[4]; //紅外接收解碼后的所有數據
csh_dsq_0(); //初始化定時器0
csh_wbzd_0(); //初始化外部中斷0
while(1)
{
if(JS) //脈沖接收結束后調用解碼函數解碼
{hwjm(jmsj);}
if(JM) //解碼完成后調用按鍵匹配函數
{xhc(jmsj);}
//下面的代碼是數碼管掃描
P1 = 0; //消影
dm = 1;
dm = 0;
P1 = WM[k]; //寫入位碼
wm = 1;
wm = 0;
P1 = hc[k]; //寫入段碼
dm = 1;
dm = 0;
if( k<7 && hc[k]!=0 ) //控制數碼管顯示的位數
k++;
else
k=0;
Delay(50);
}
}
